Les 1ères Toilettes sèches publiques dans la Manche ERP (Marigny – 50)

Projet public

Ce projet est né d'une rencontre avec un responsable associatif dans la Manche. Le projet commence par une cabane d'observation pour terminer par des toilettes sèches au bord d'un étang. Le financement de mon intervention est basé sur le FSE (Fonds Social Européen), les matériaux et l'entreprise d'insertion sont pris en charge par la commune de Marigny dont le Maire fut le maître d'ouvrage et l'un des investigateurs des plus fervents du projet.
L'objectif étant de former des personnes en ré-insertion afin qu'ils puissent répondre à ce type de demande dans leur région de façon autonome.
La difficulté principale était le manque de temps, en effet la date d'inauguration était déjà fixée pour la fin Juin alors que l'on était déjà au mois de Février.
Descriptif du chantier:
• Conception (tous corps d'état) & réponse appel d'offre
• Organisation des 5 sessions:
1. Fondations cyclopéennes (sans ciment, ni métal), béton de chaux hydrauliques avec des renforts de lits horizontaux de graves locales. Pose des cuves de toilettes sèches étanches (système KAZUBA)
2. Ossature bois en douglas
3. Couverture en bardeaux de châtaignier avec des puits de lumière
4. Réalisation du remplissage de l'ossature en bottes de paille comprimées
5. Enduits terre crue intérieurs & extérieurs
• Réalisation sur place avec l'équipe en ré-insertion (10 personnes) en tant que maître d'oeuvre et formateur sur les 5 sessions.
Ce projet est avant tout humain, un vrai travail d'équipe est indispensable au bon déroulement des travaux. J'ai remarqué une très bonne coordination dans l'équipe (présence d'un chef d'équipe dynamique de l'entreprise d'insertion) et une excellente entente avec l'équipe malgré toutes les difficultés personnelles et matérielles qu'un projet de ce type peut mettre en surface.

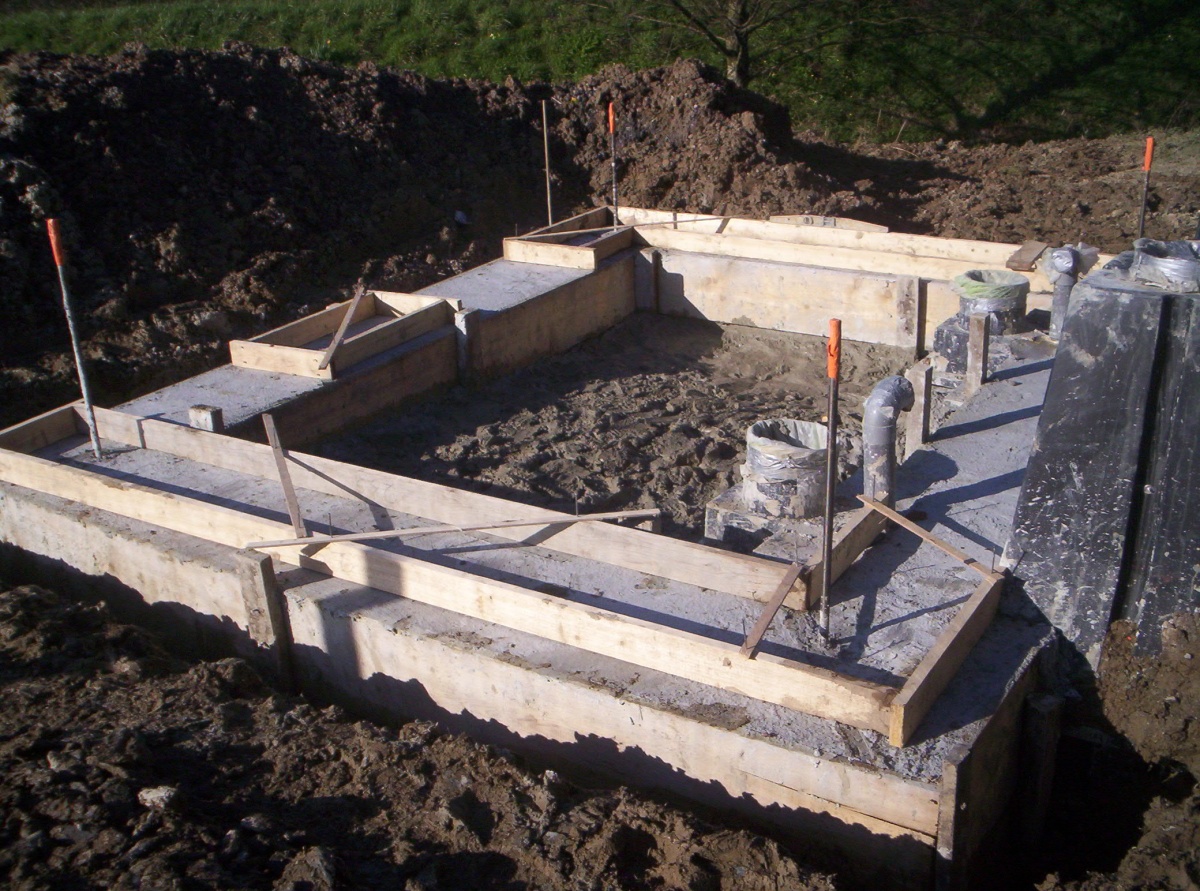

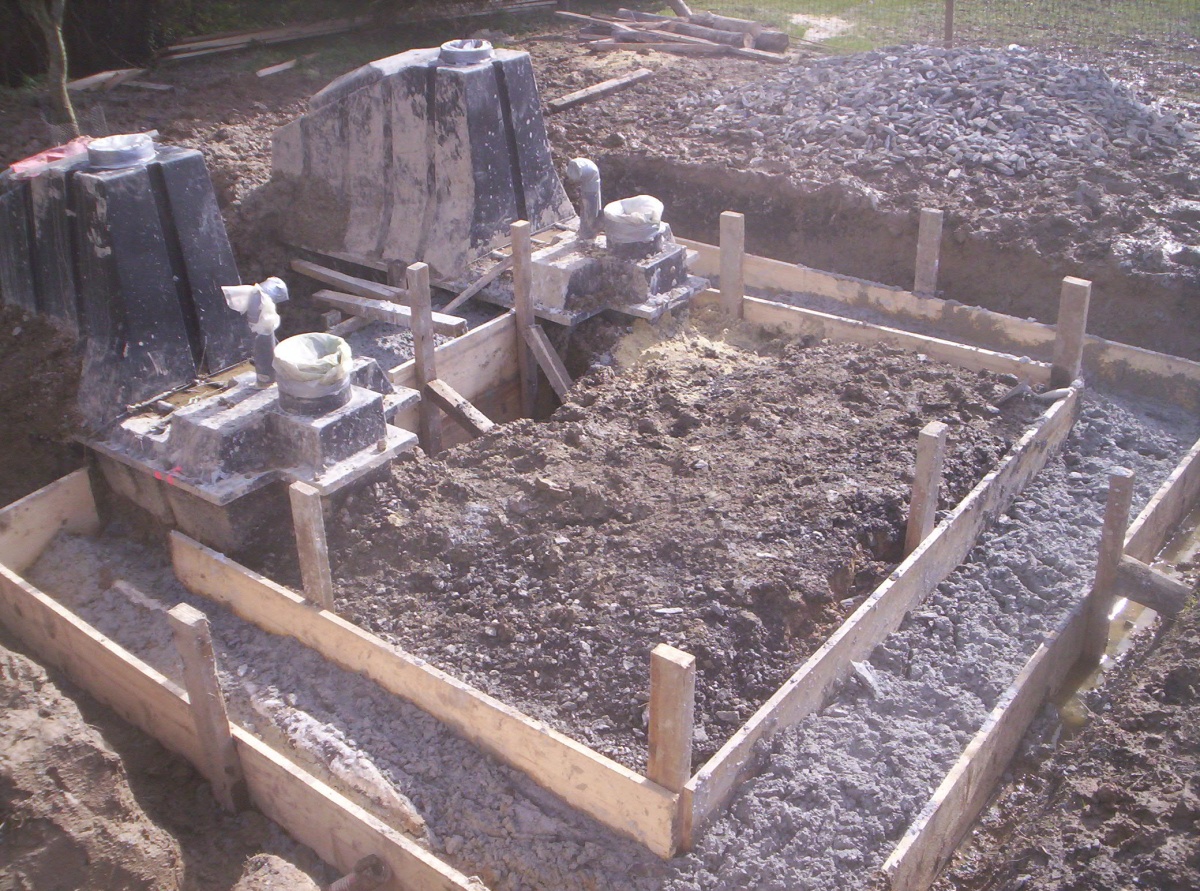

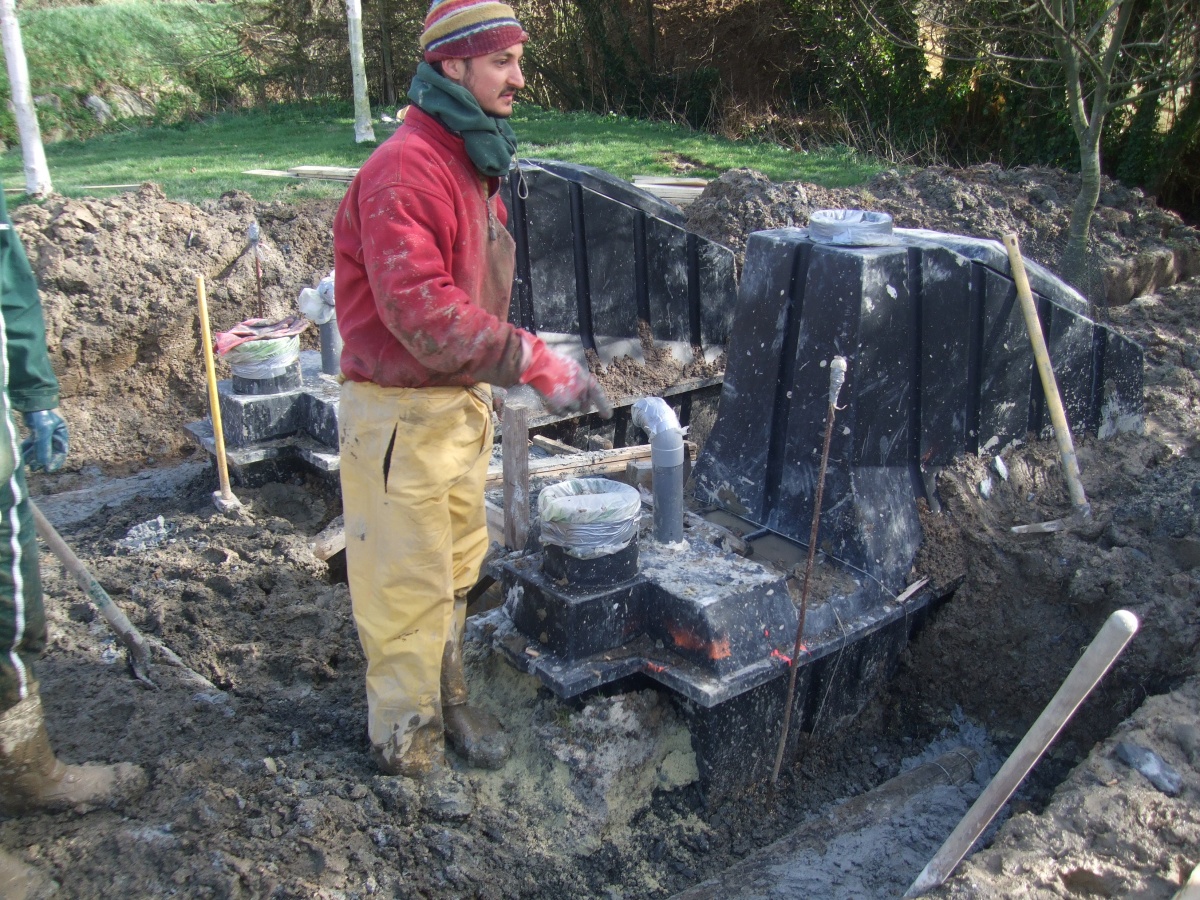

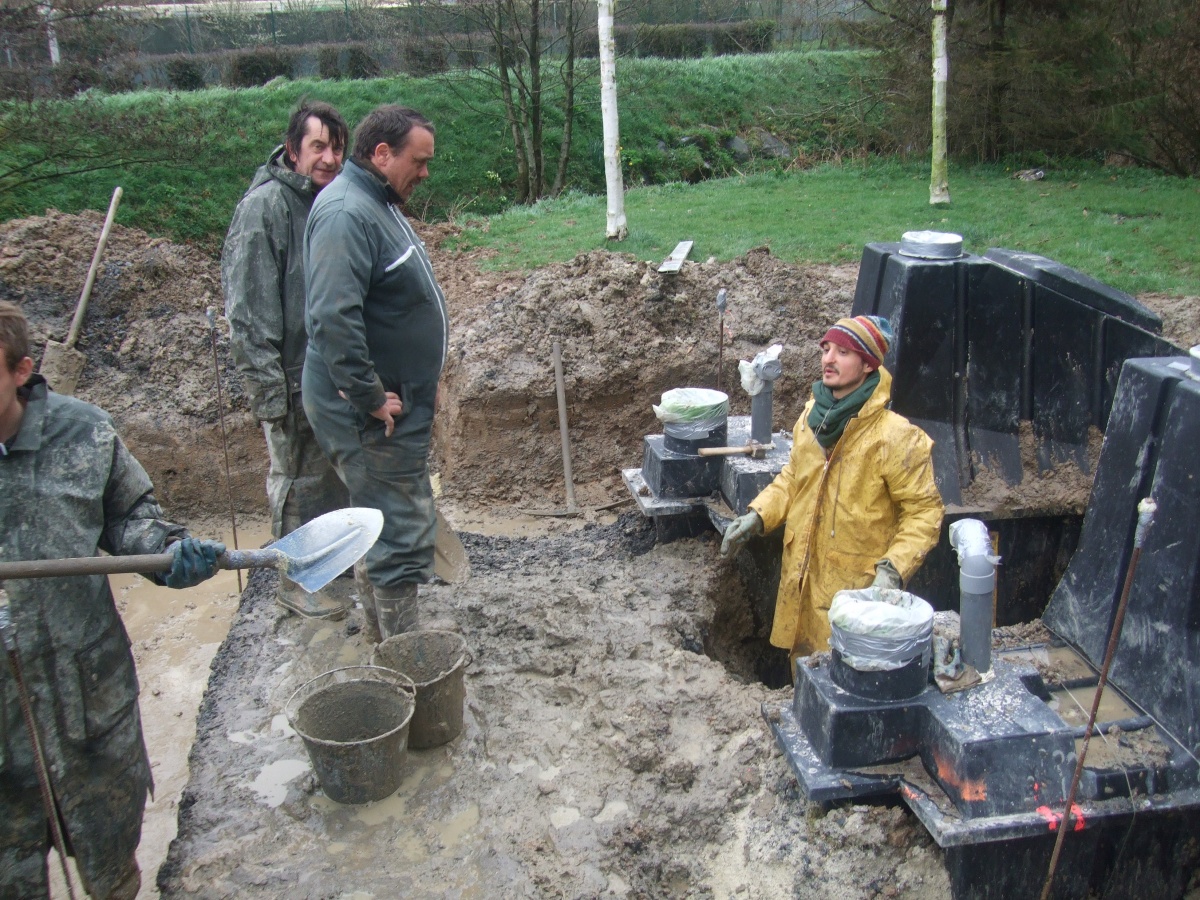

  • Les fondations cyclopéennes avec les 2 systèmes KAZUBA

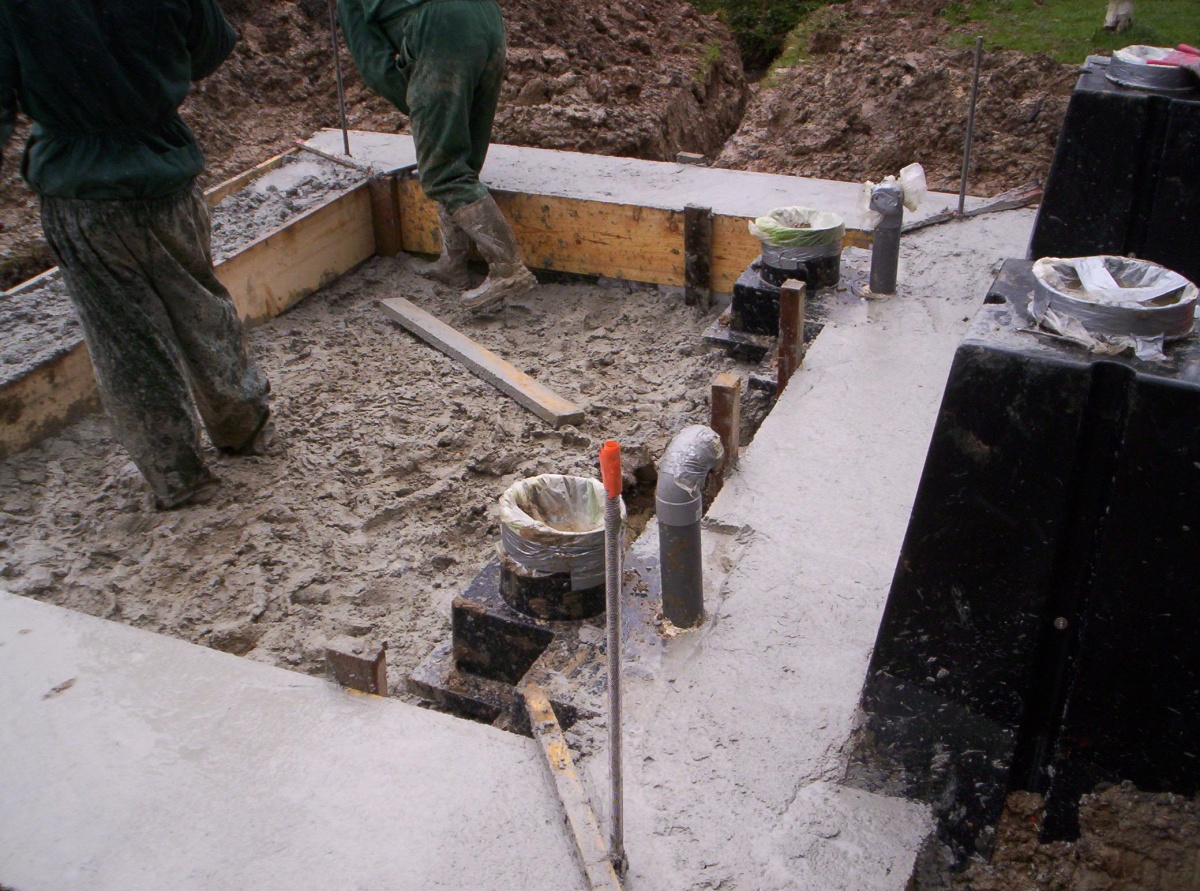

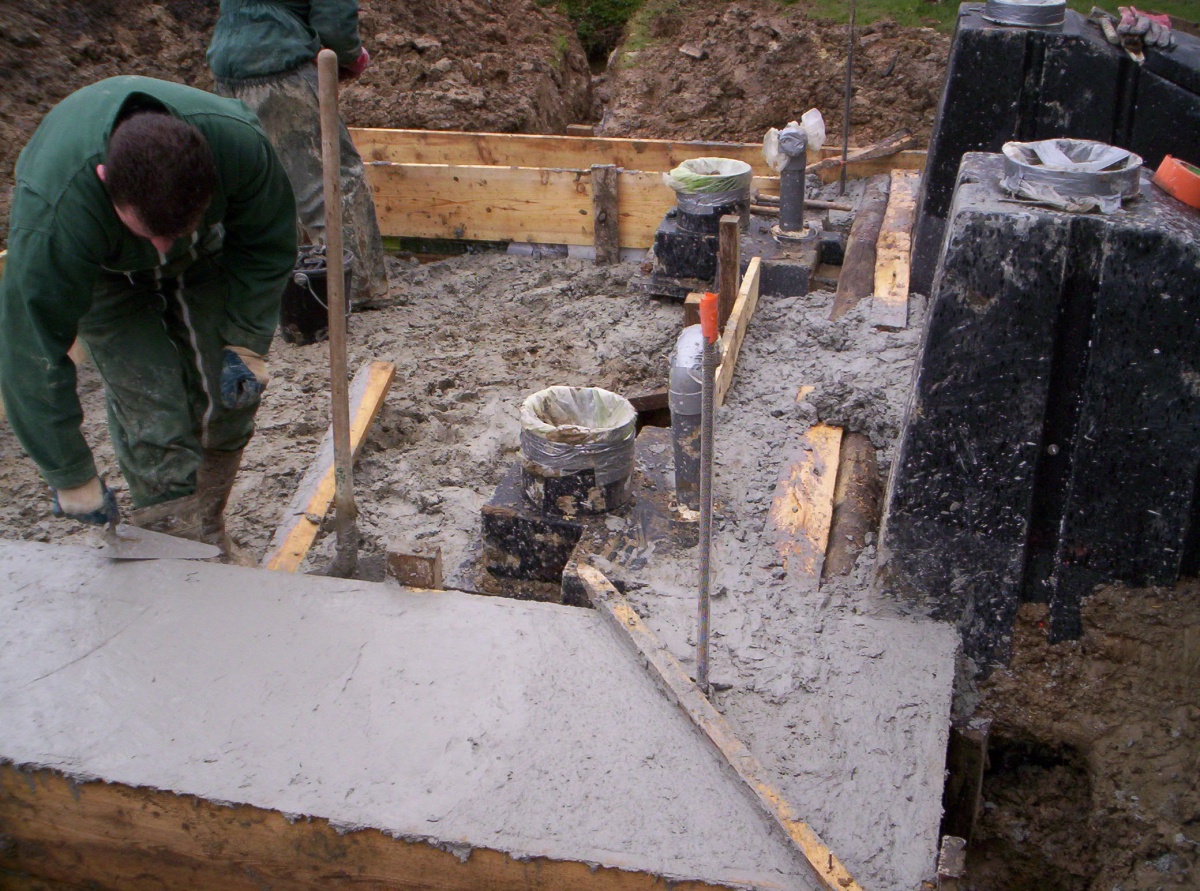

  • Remplissage des coffrages en mortier de chaux hydraulique

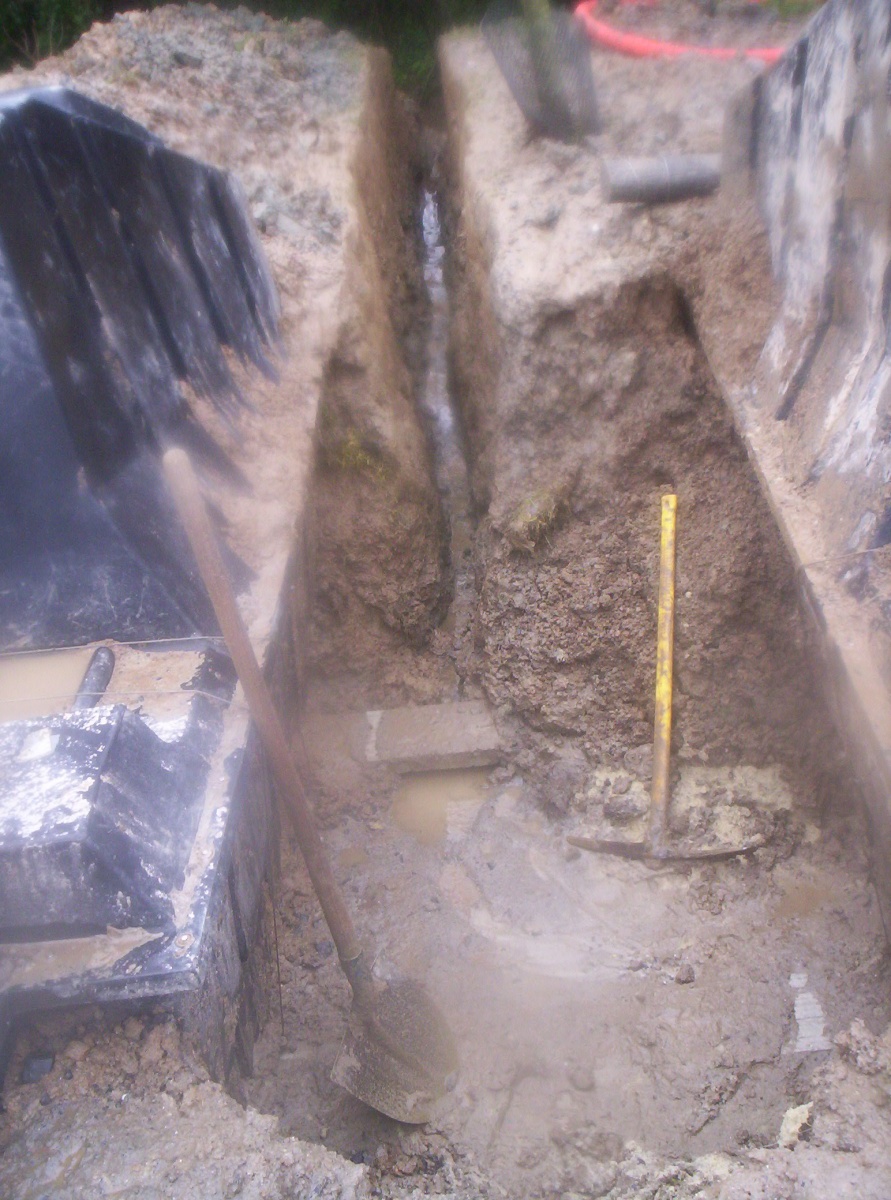

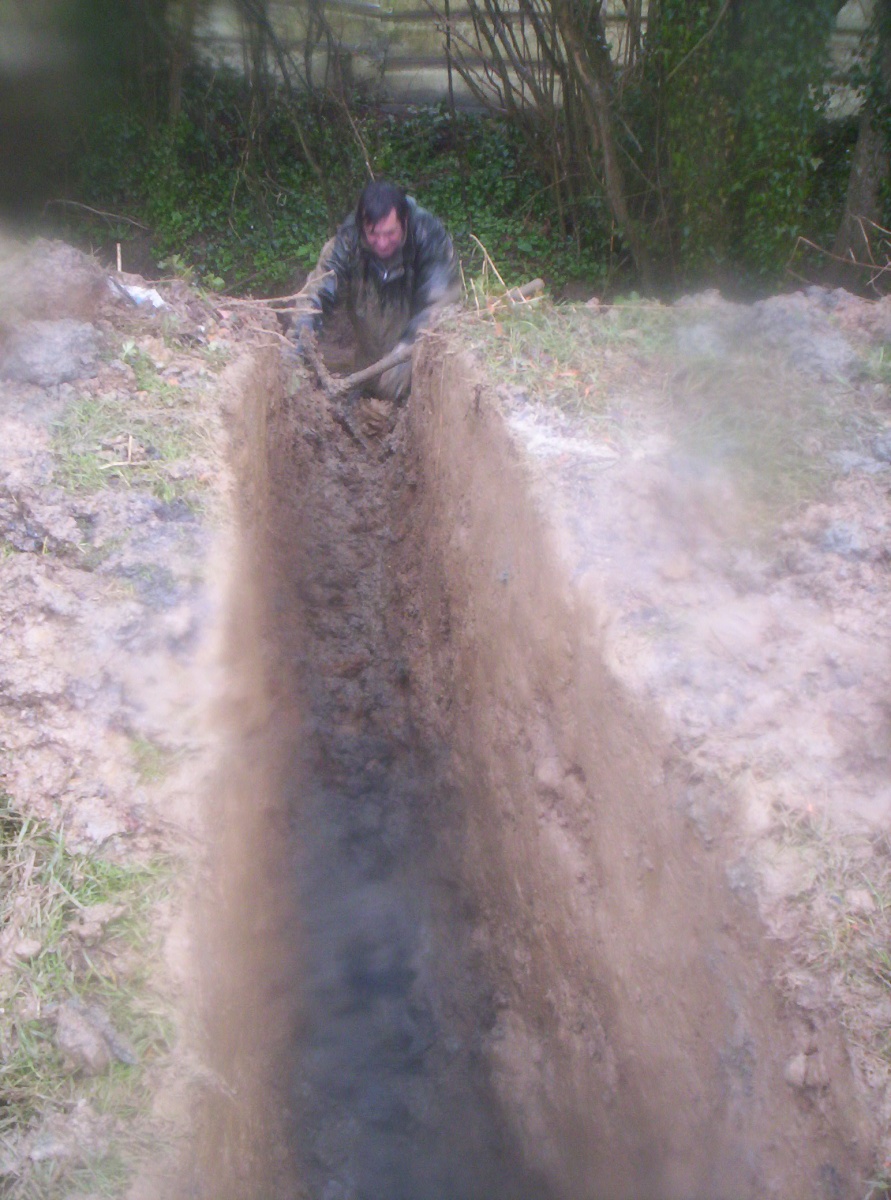

  • Les difficultés de drainage à cause des eaux de l'étang trop proche!!

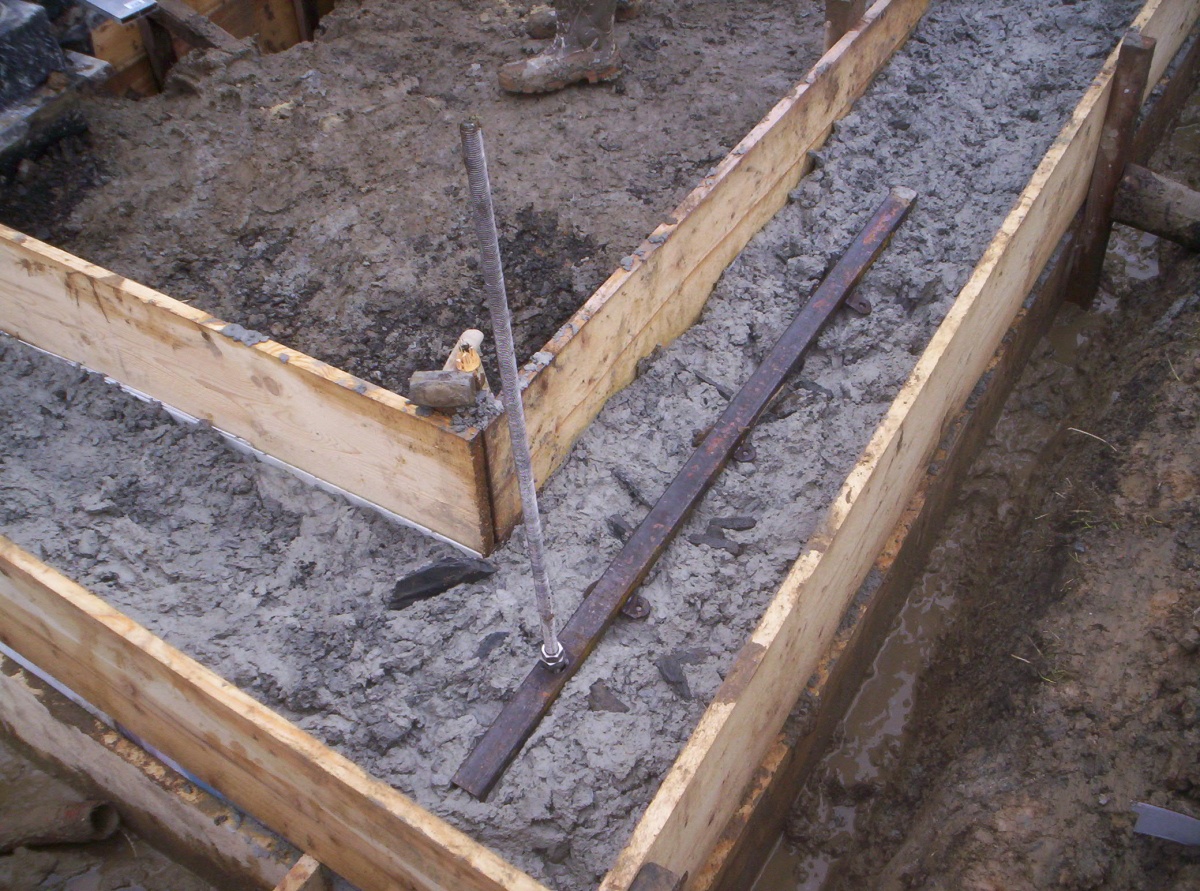

  • Poursuite des fondations cyclopéennes et mise en place des fixations du bâtiment

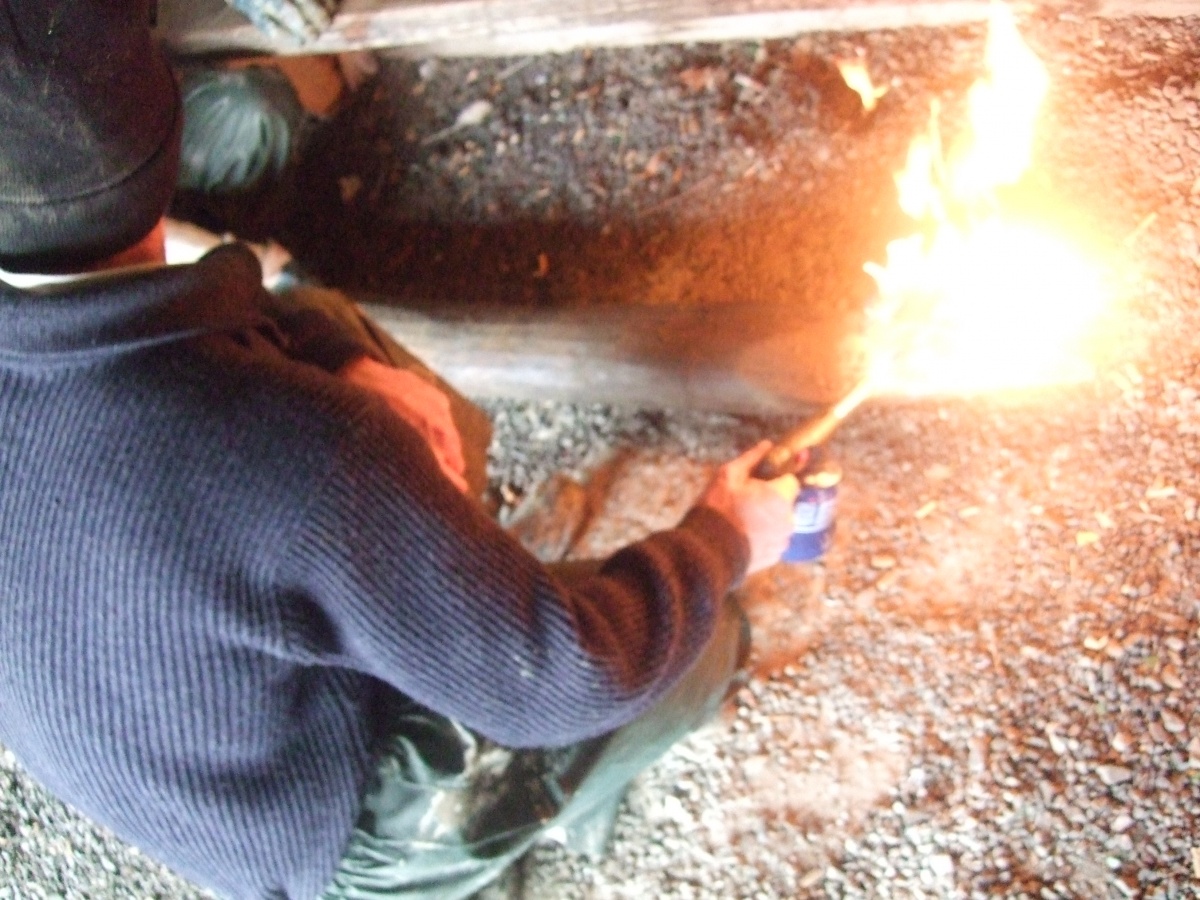

  • Carbonisation du bout des pieux de châtaignier à mettre en terre pour les protéger

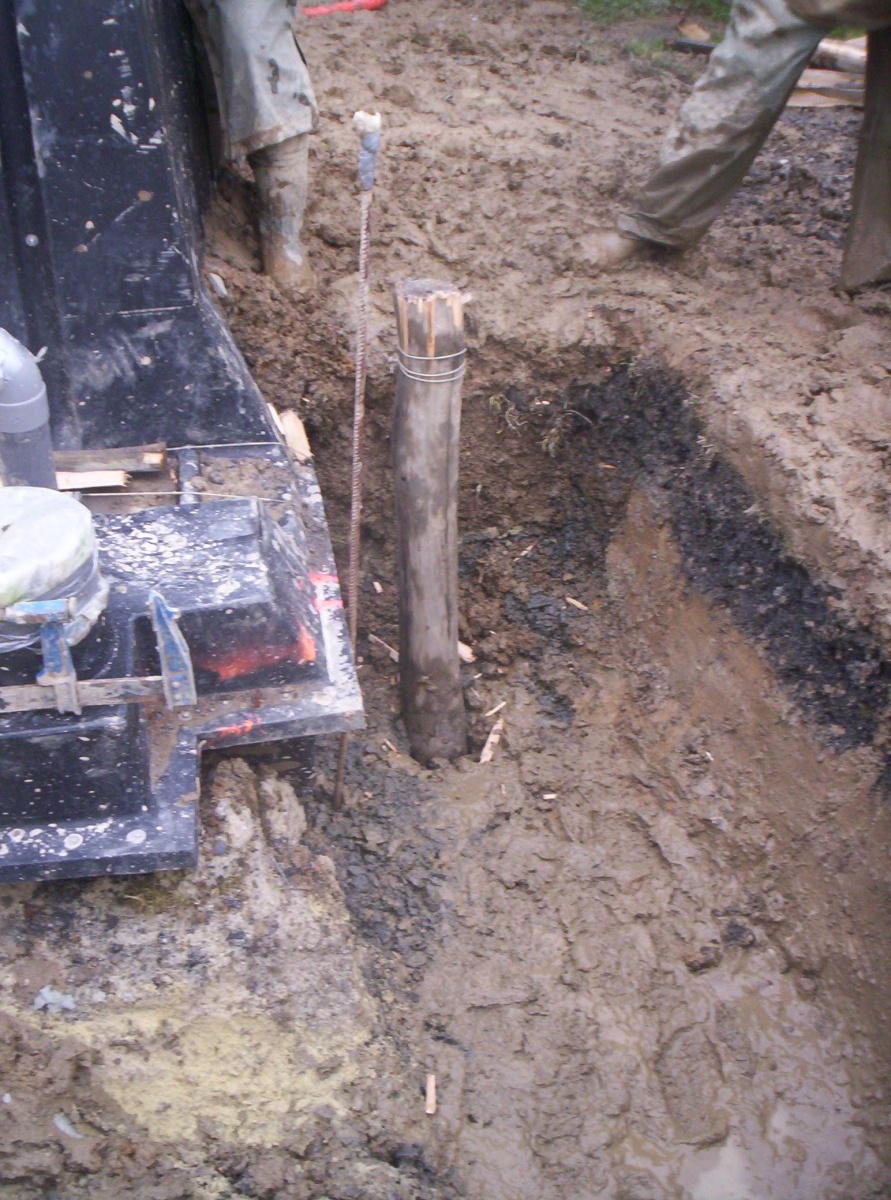

  • Mise en place de pieux de châtaignier pour renforcer le sol qui était ameubli avec le terrassement
  • Deuxième coffrage pour réaliser un soubassement
  • C'est moi!! On me voit rarement sur les photos ..

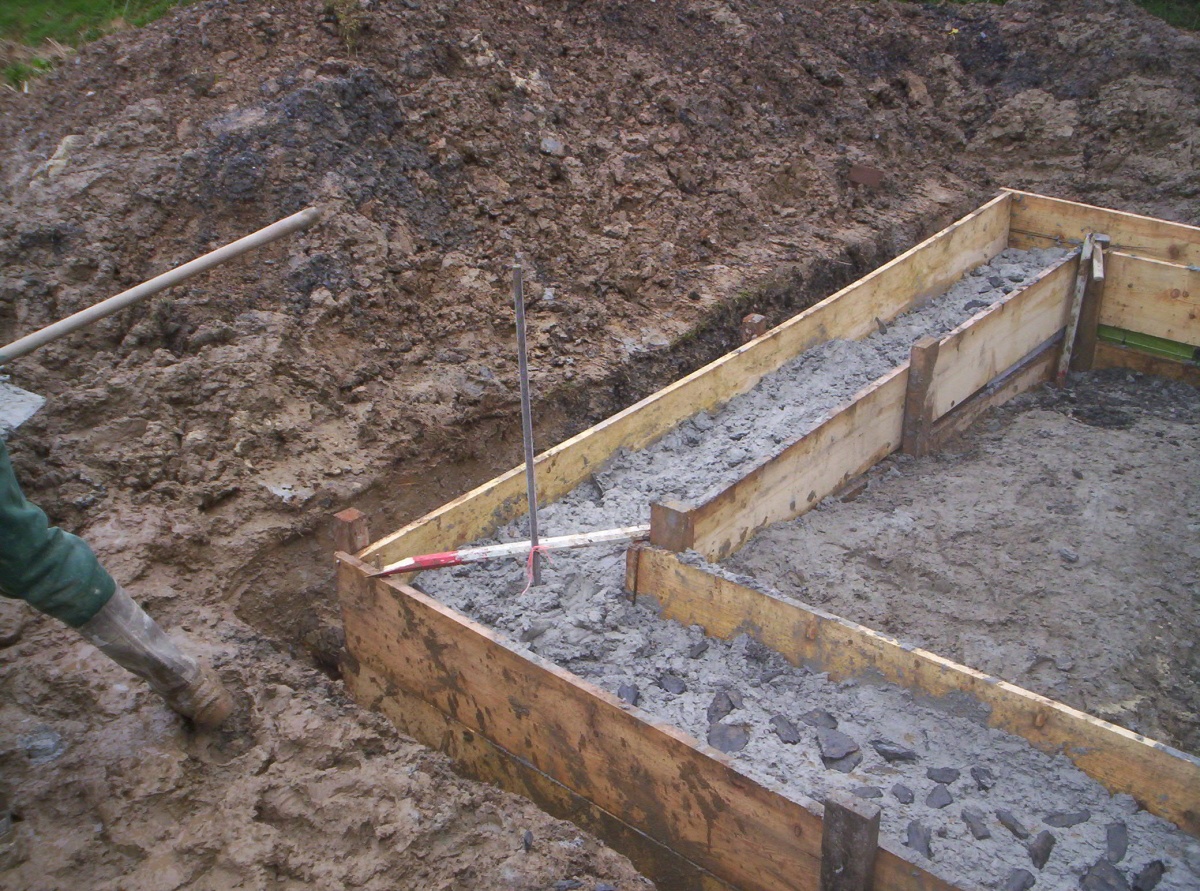

  • Remplissage des coffrages avec des cailloux et de la chaux hydraulique
  • Arase en sommets de coffrage de la première partie des fondations
  • Les compères dans le ruisseau
  • Structure en pin dedouglas contreventée à l'aide de feuillards métaillques

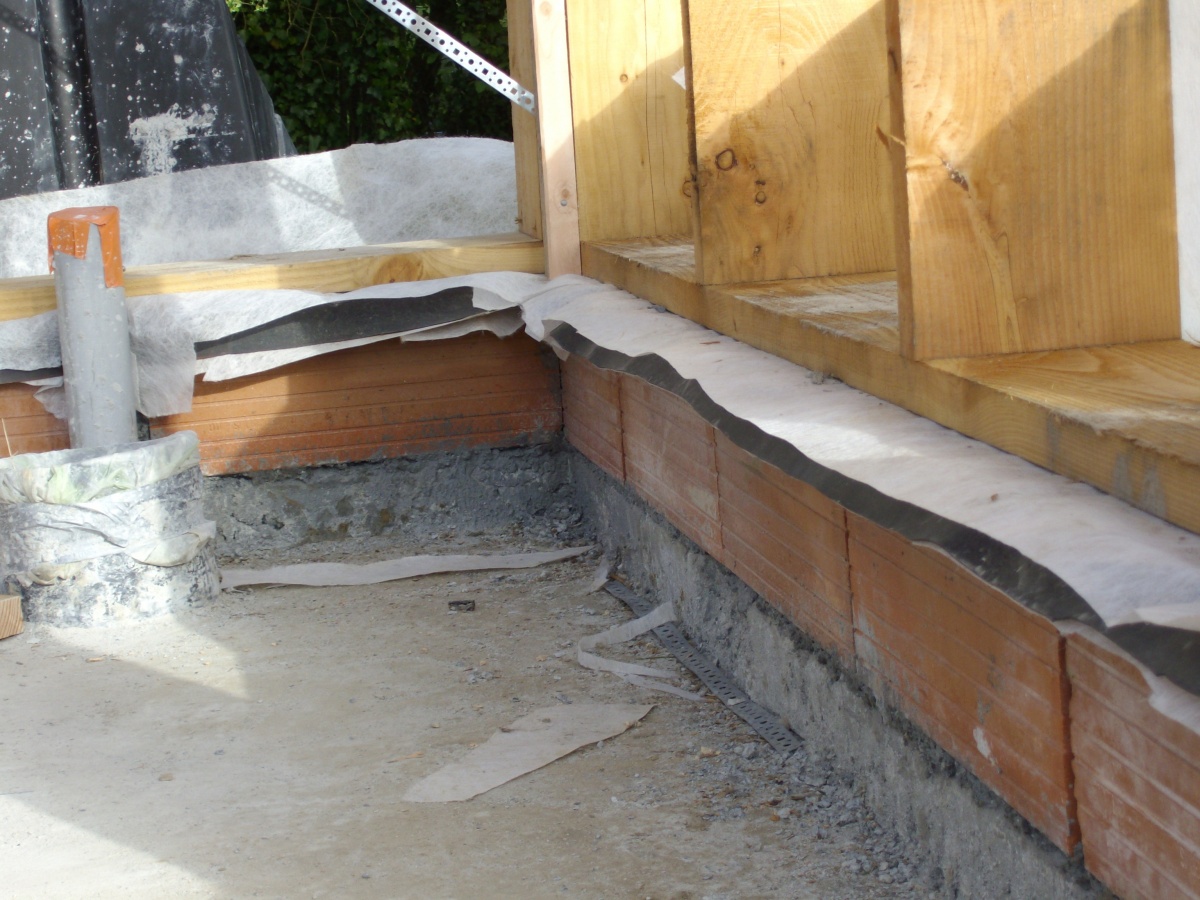

  • Détails sur les briques de soubassement et la membrane anti-capillarité

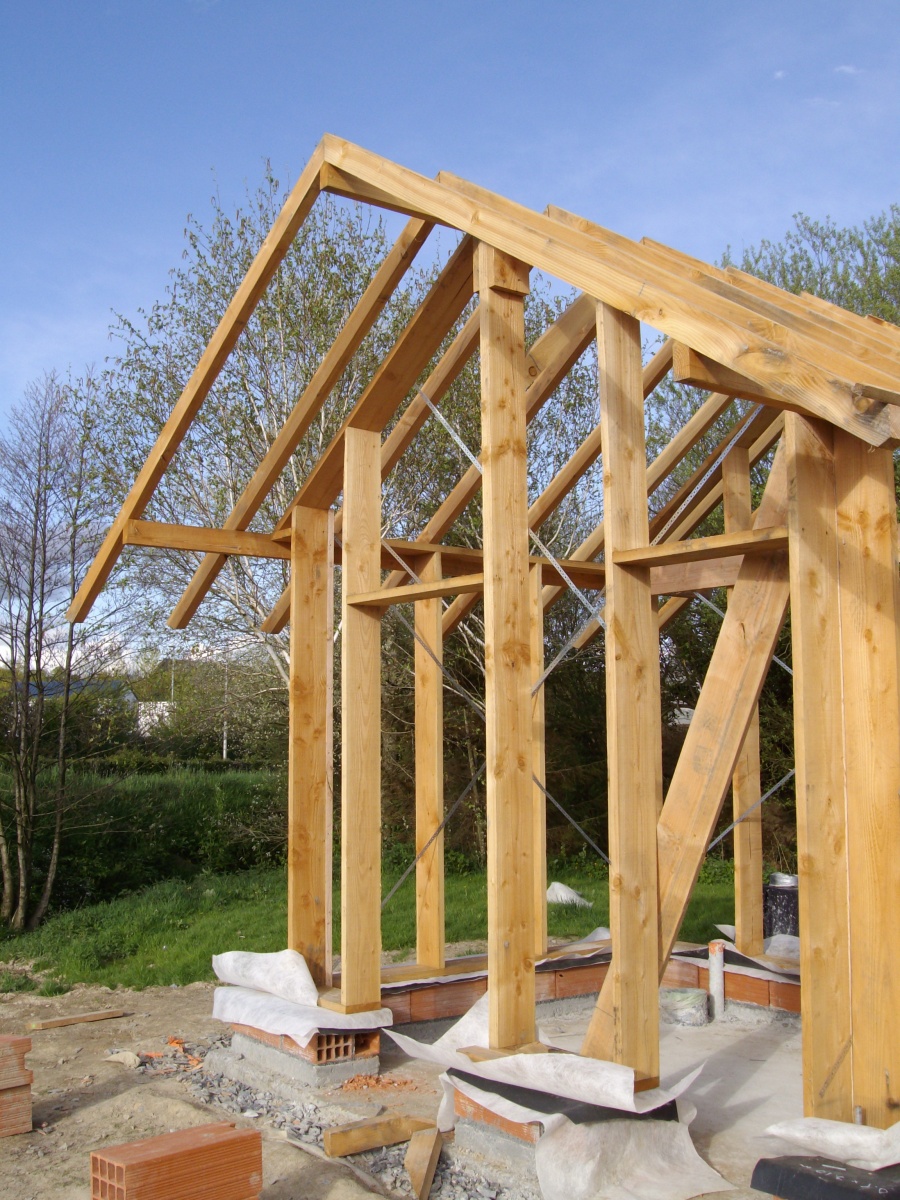

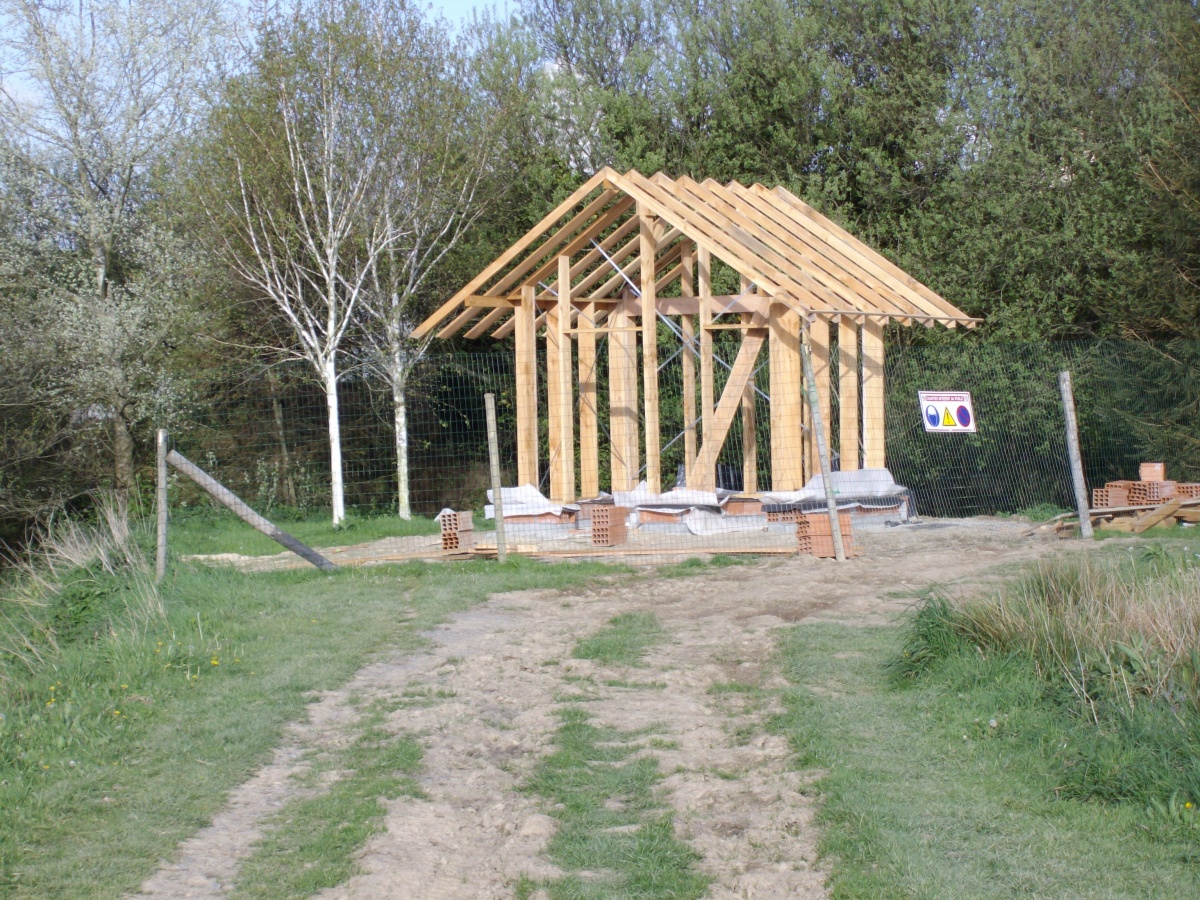

  • La structure en douglas

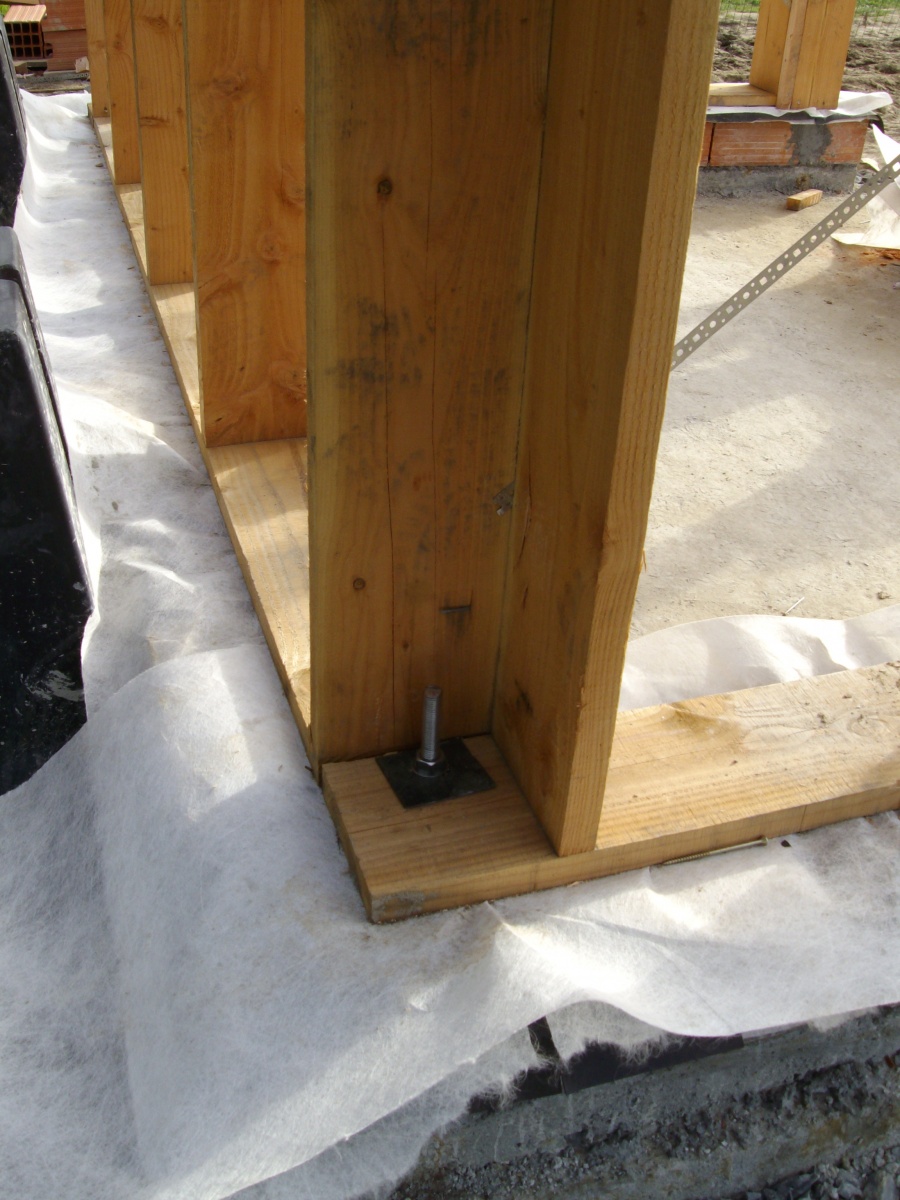

  • Coin de la structure boulonné aux fondations

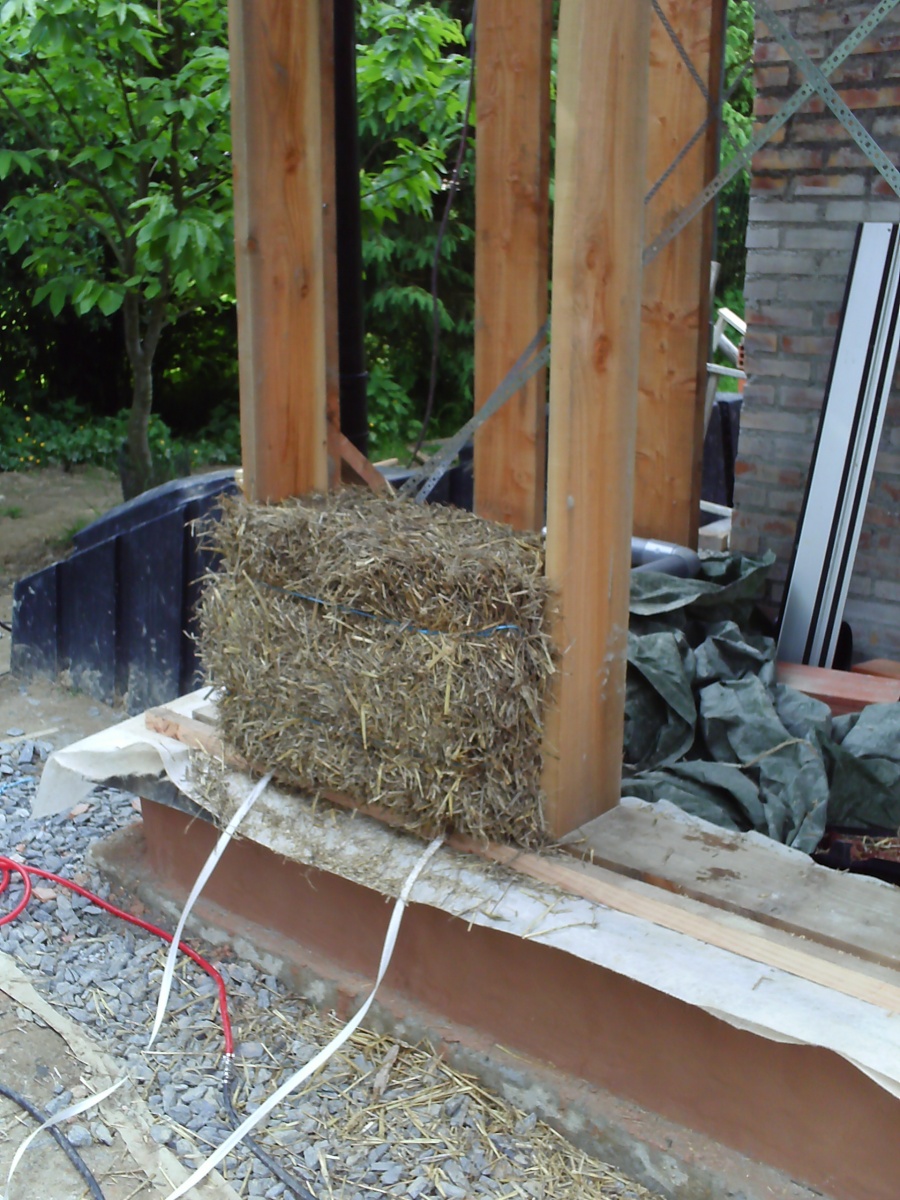

  • Pose de la première botte de paille dans la structure, nous avons prévu des sangles pour prévenir le tassement éventuel
  • Arase des bouts qui dépassent

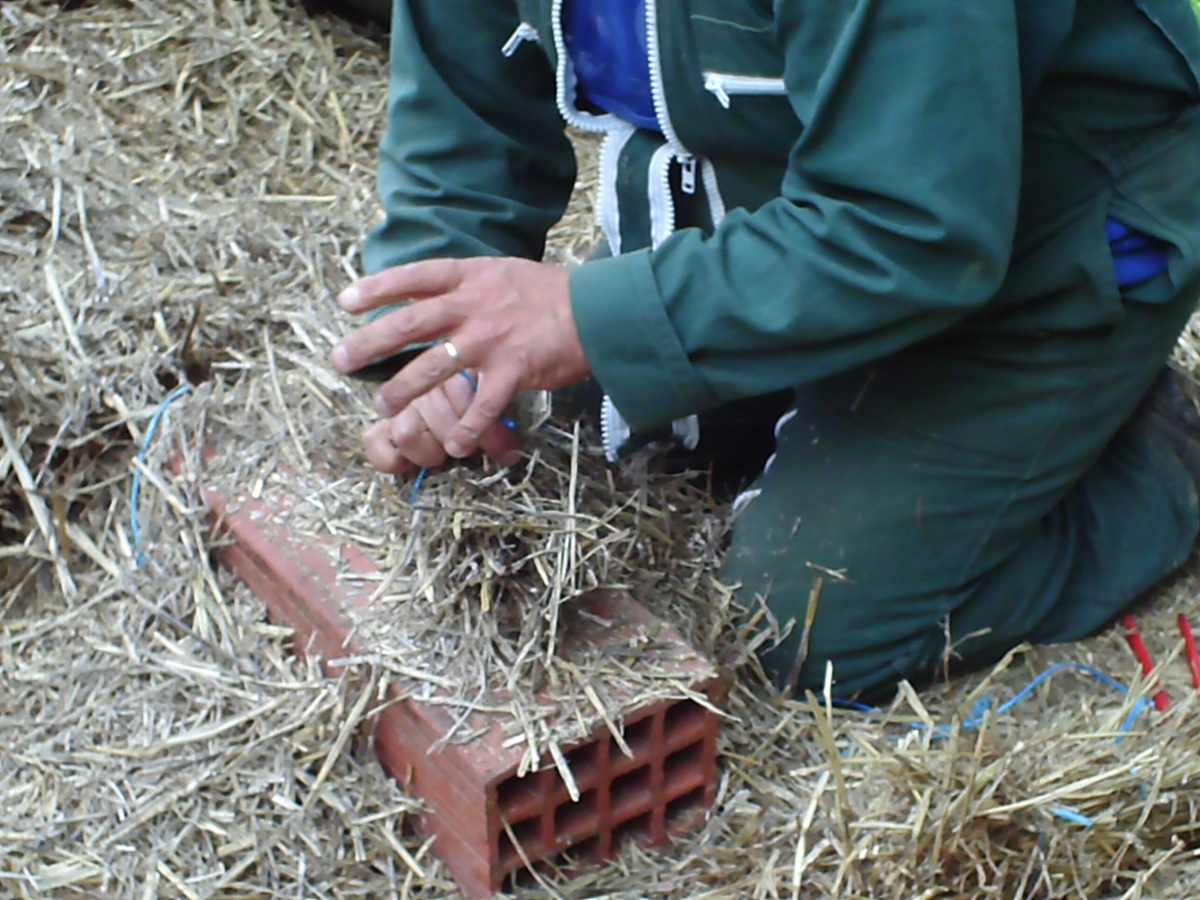

  • Des petits fagots de paille en vrac remplissent les trous restants après avoir dressé les murs

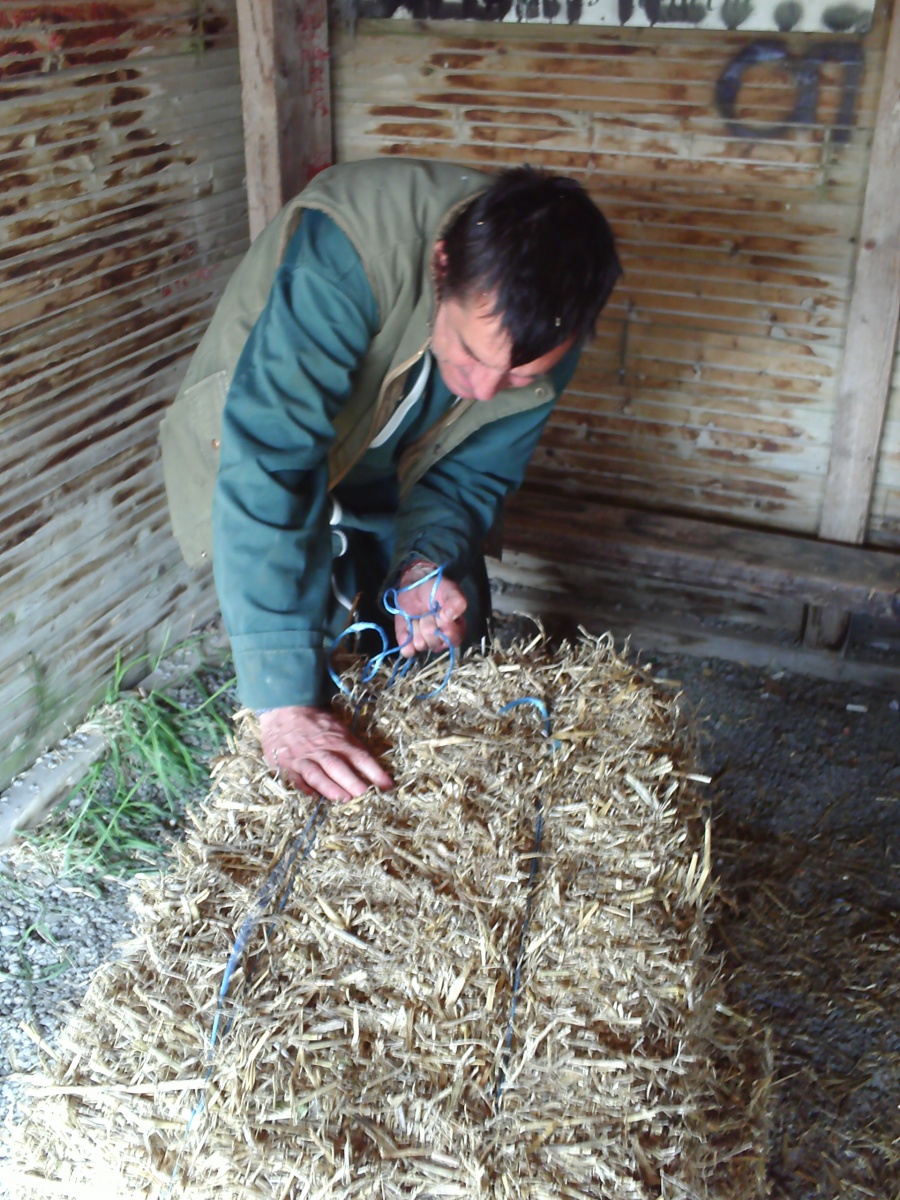

  • Découpe des bottes et remise en place des ficelles

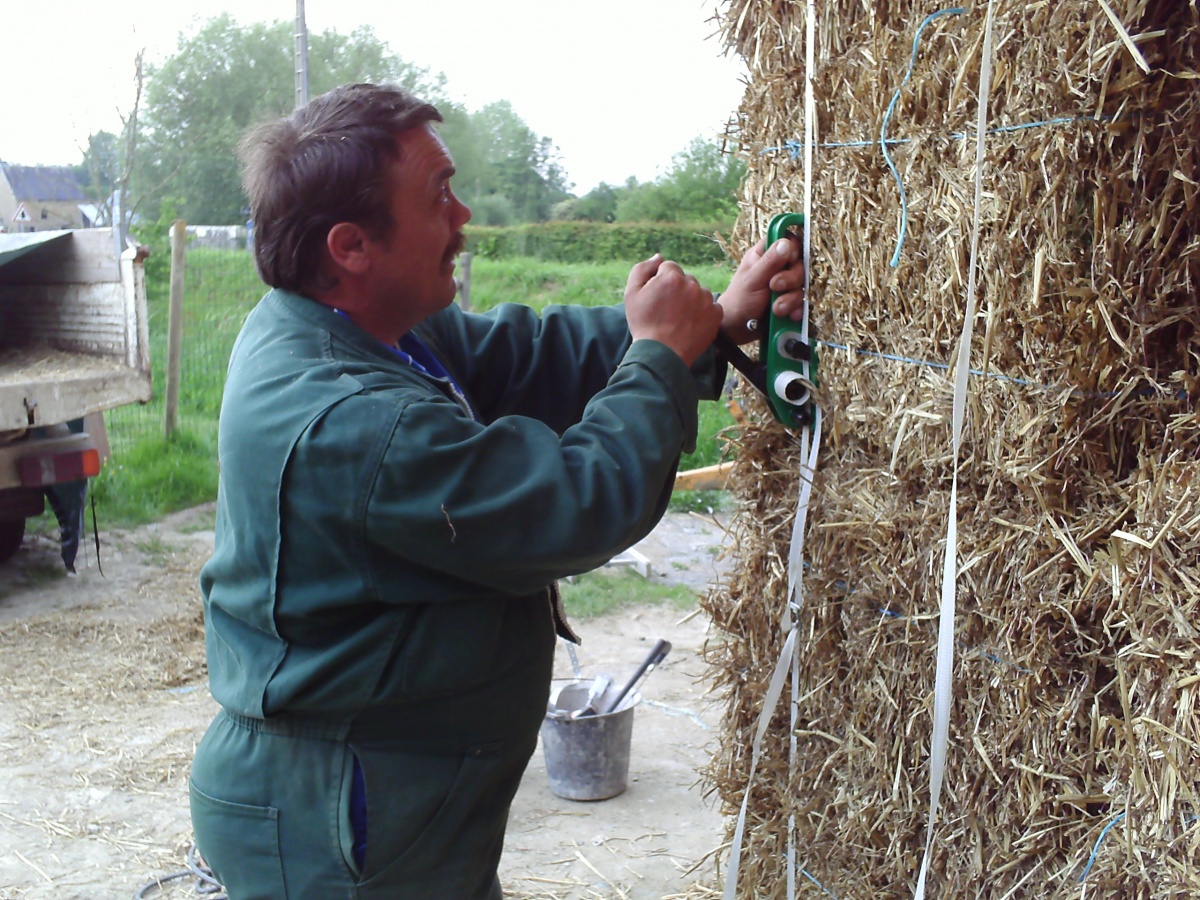

  • Rubans de pré-contrainte pour éviter un futur tassement avec les poids des enduits

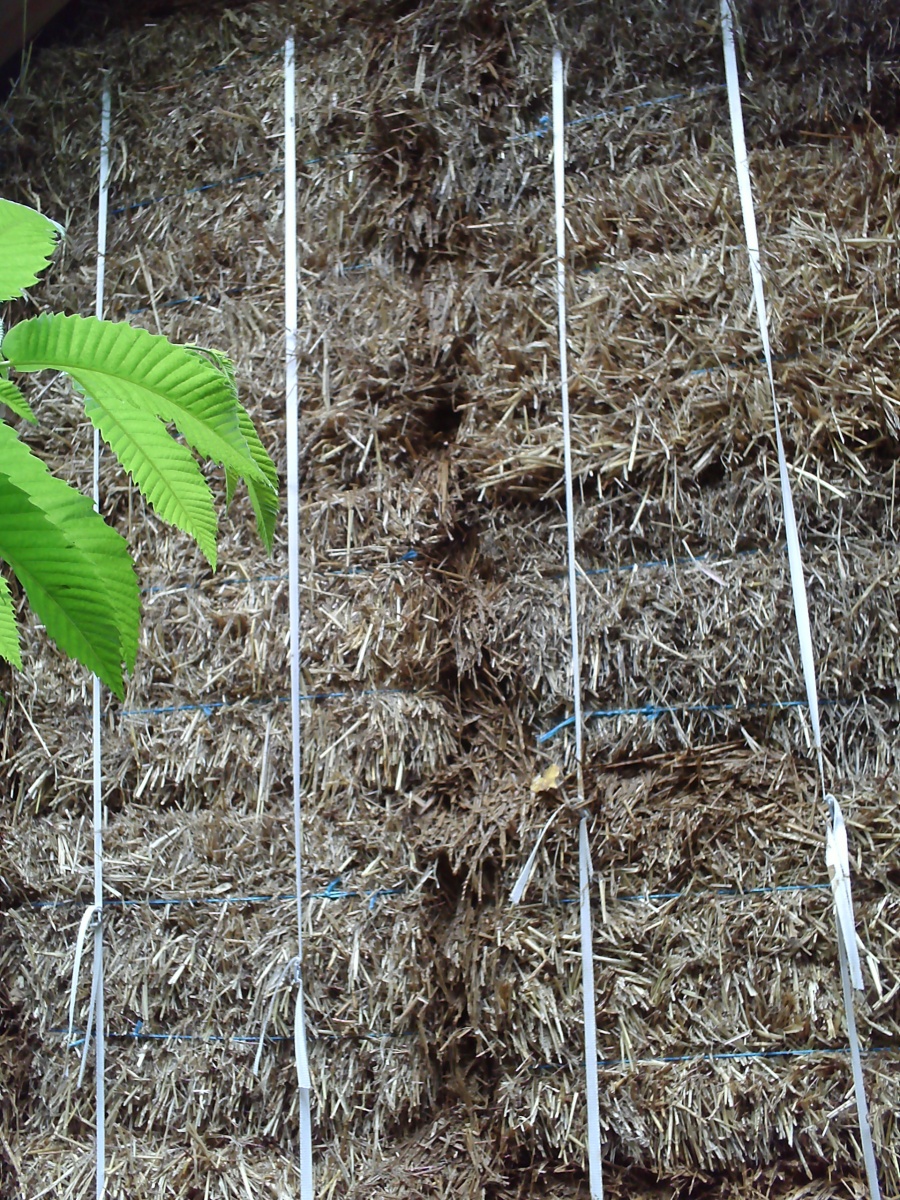

  • Les rubans de pré-contrainte

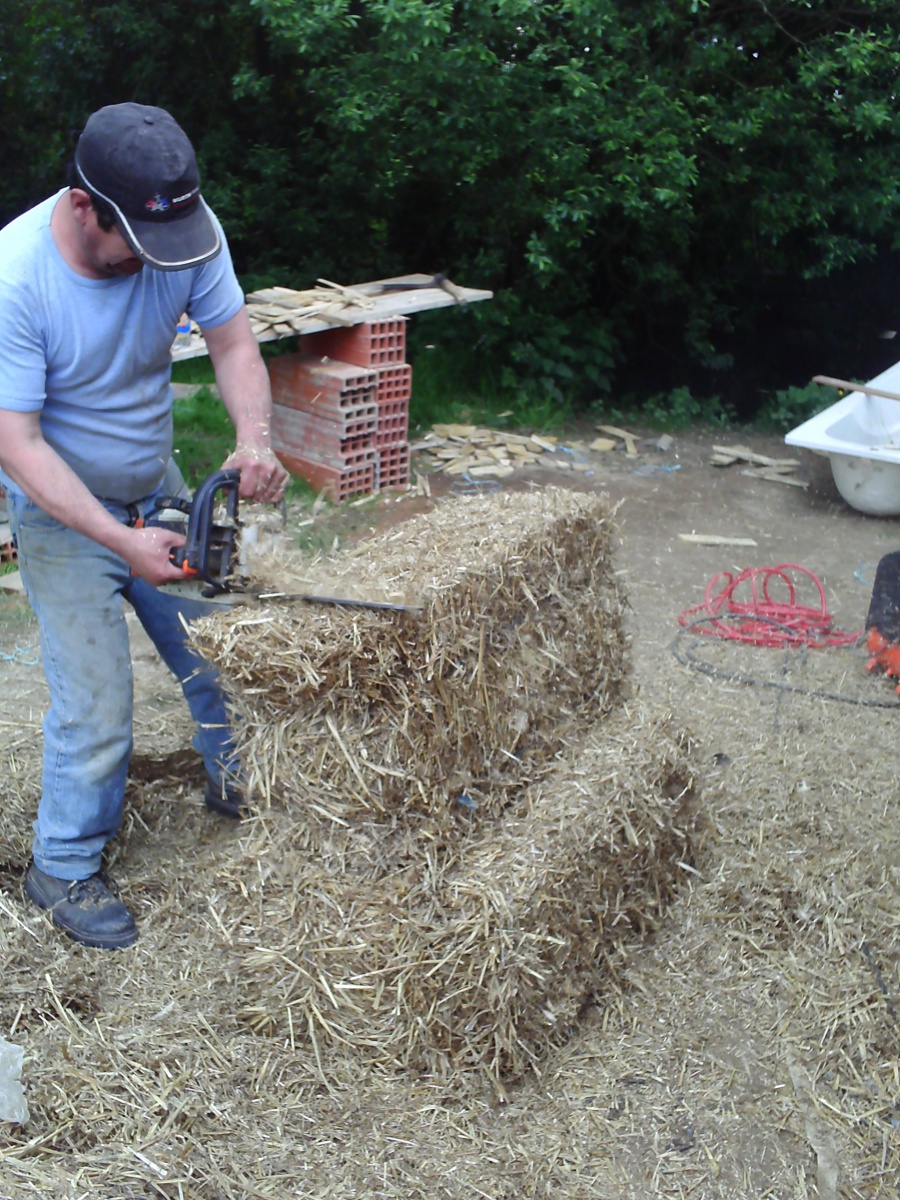

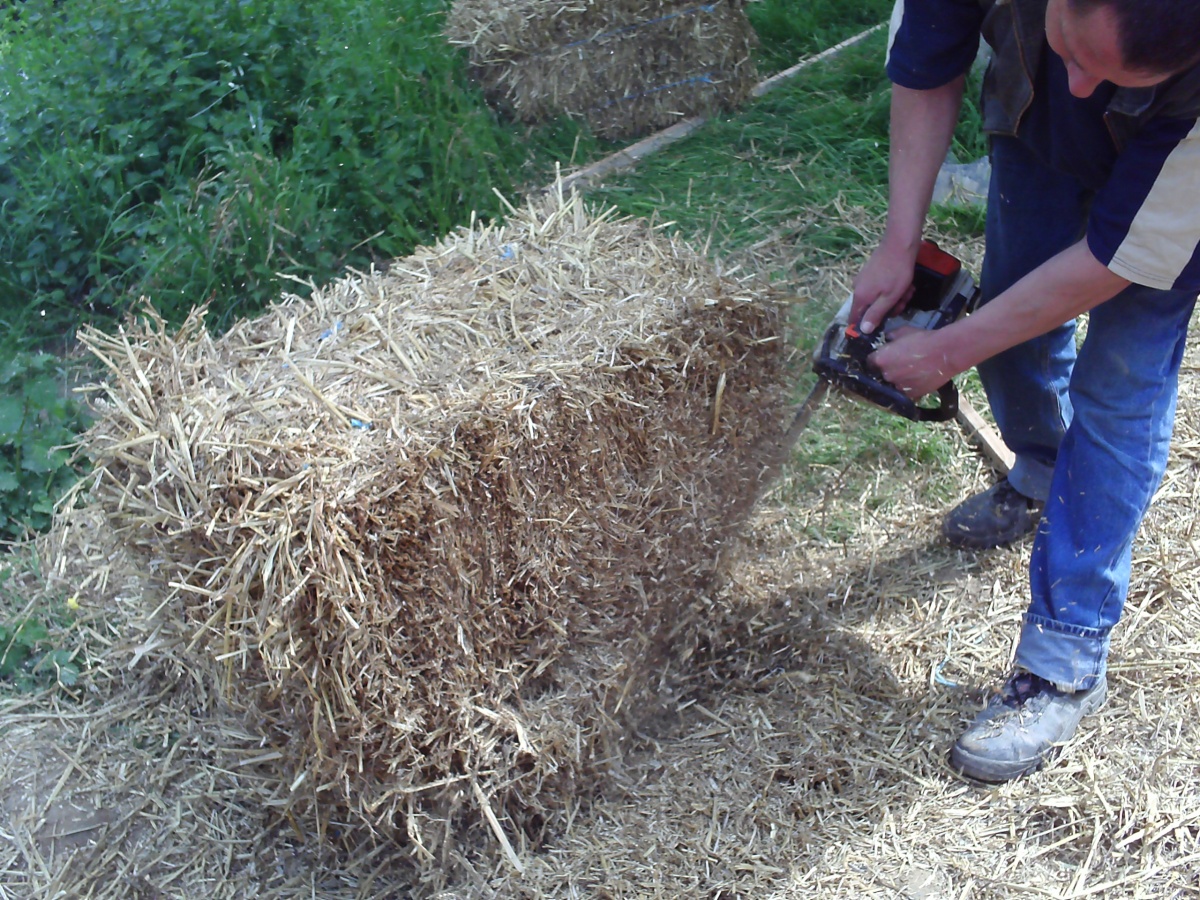

  • Rédution de la largeur des bottes de paille

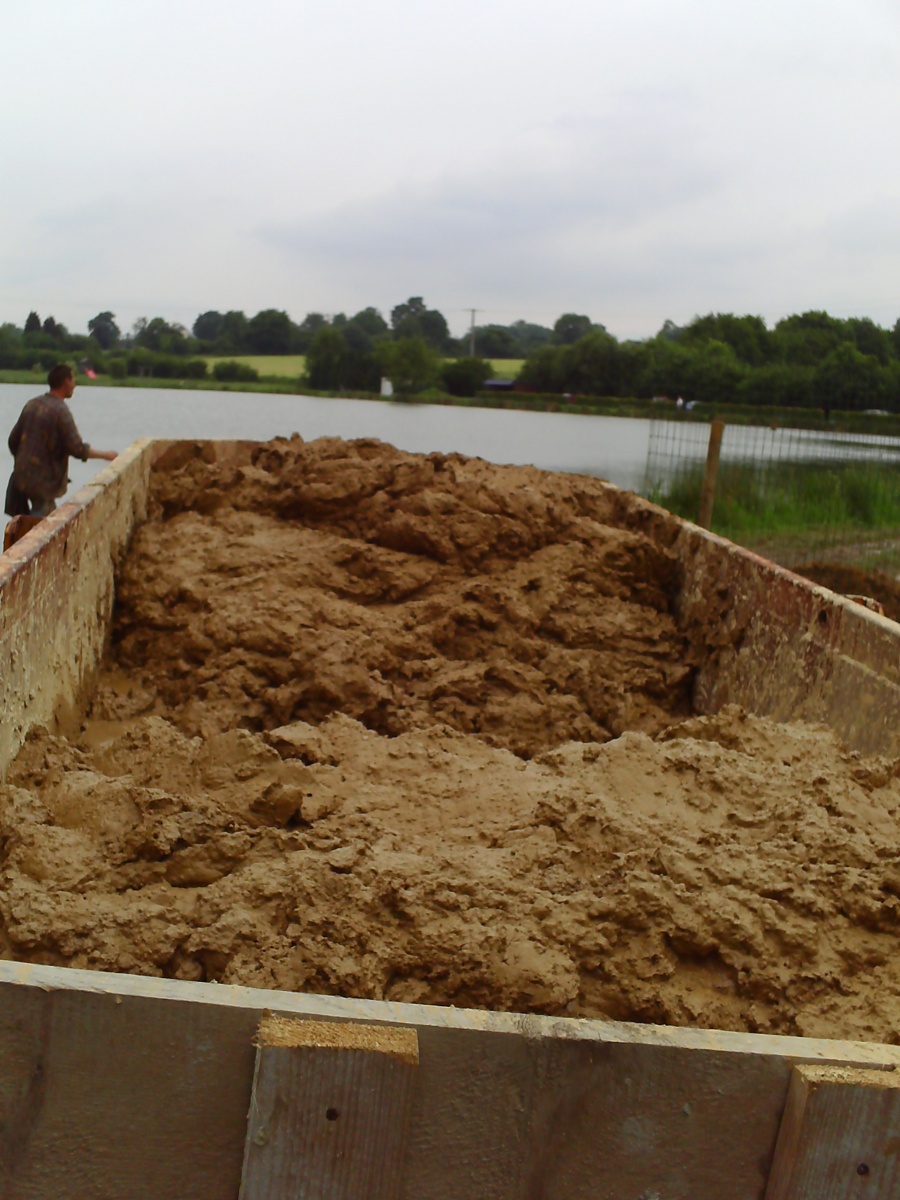

  • Le stockage provisoire de la fabrication de terre-paille stabilisé

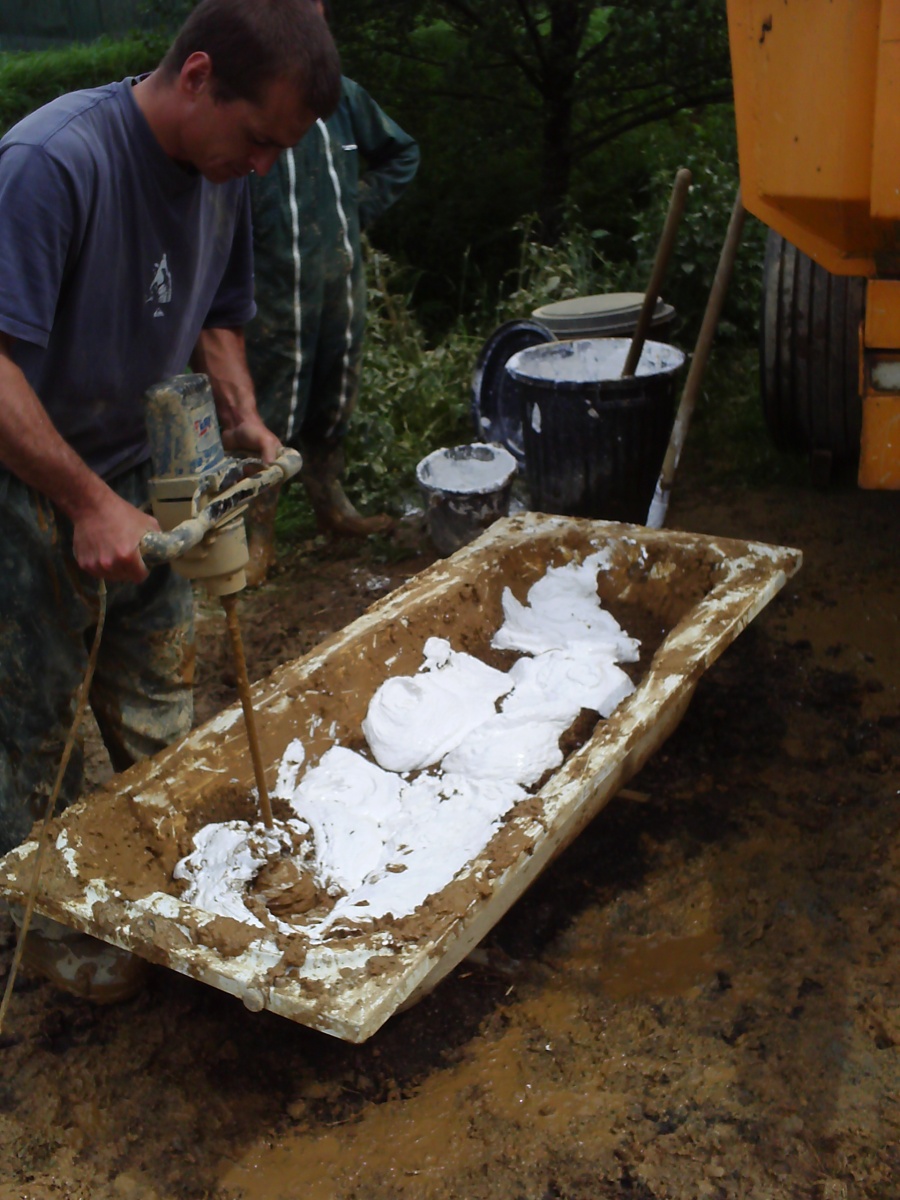

  • La stabilisation de l'argile de la terre par incorporation de chaux vive éteinte!! Attention aux brûlures

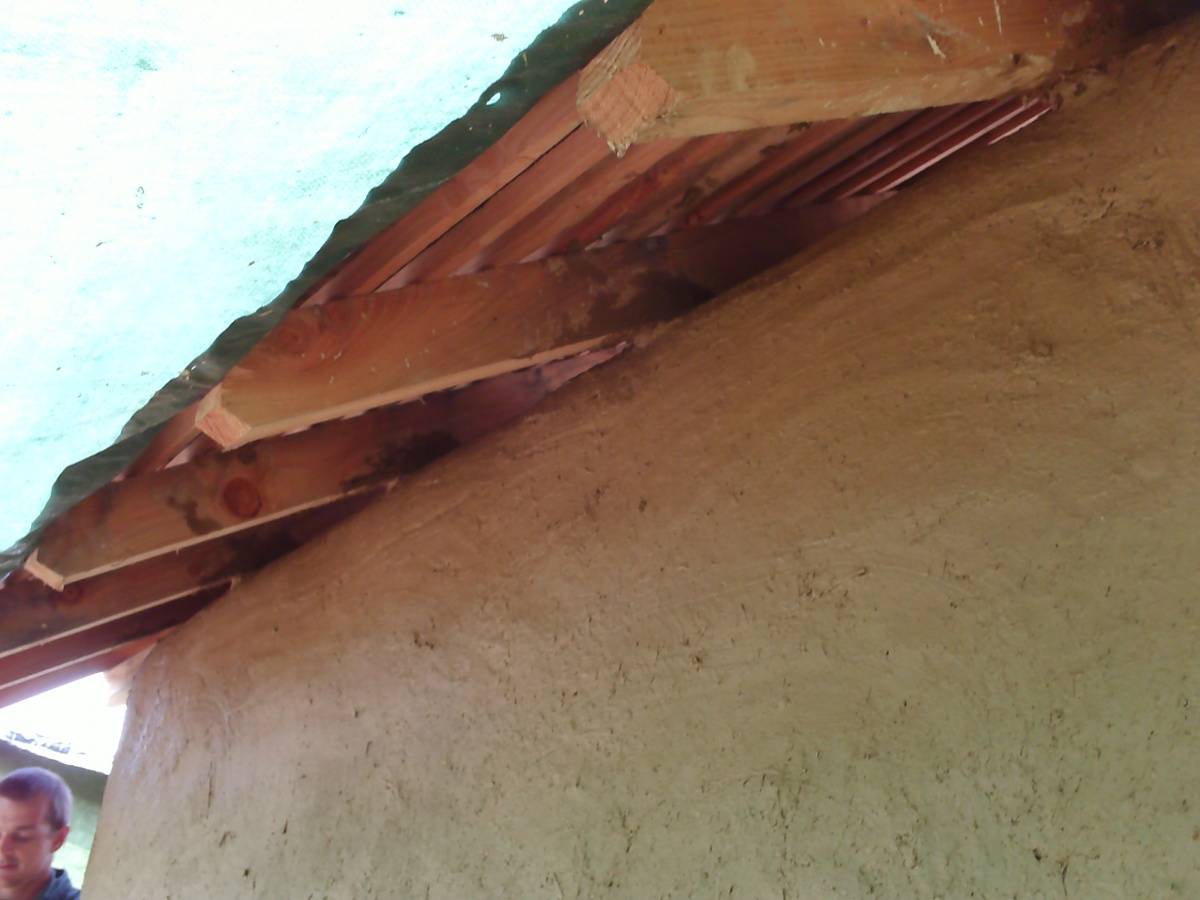

  • Haut de mur fini

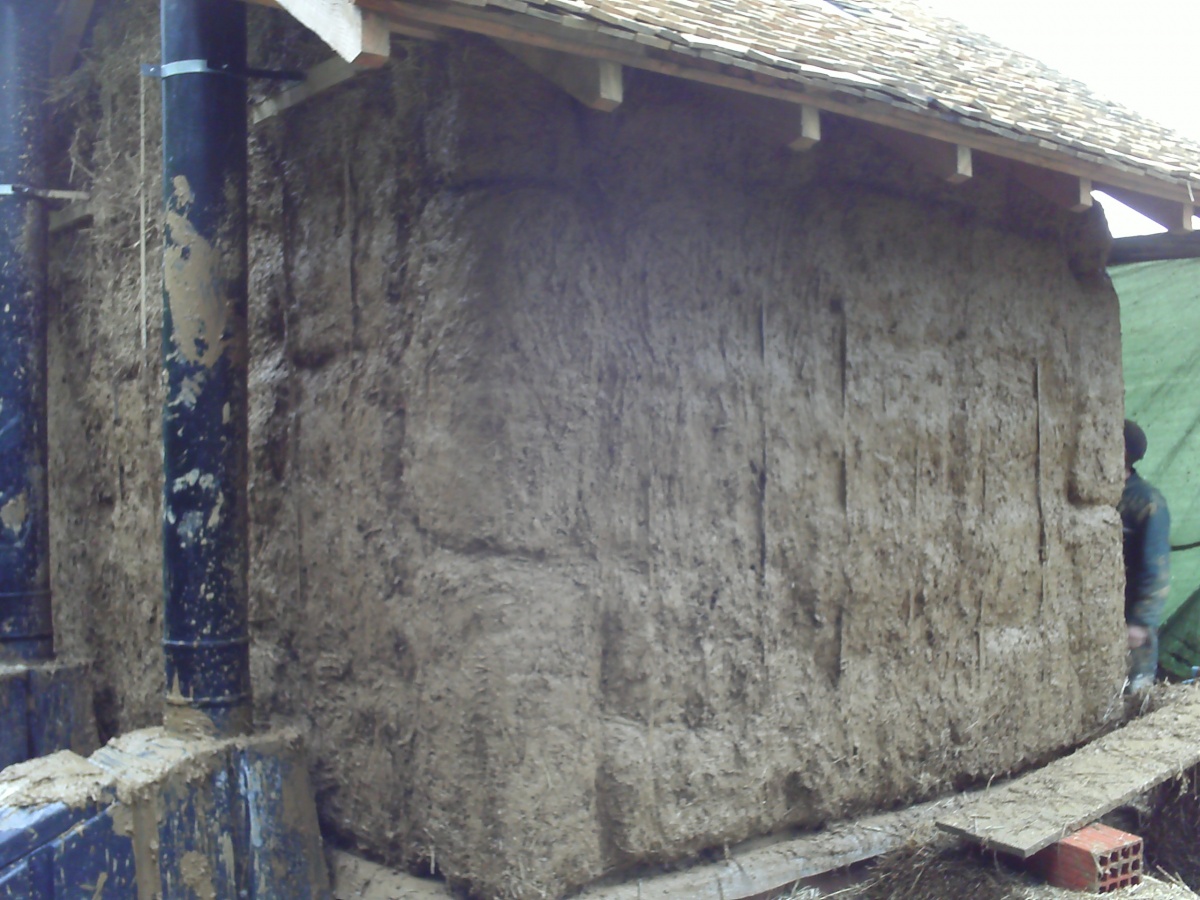

  • La couche d'accroche est réalisée en premier pour favoriser la prise de la couche de corps d'enduit qui va venir la recouvrir ensuite

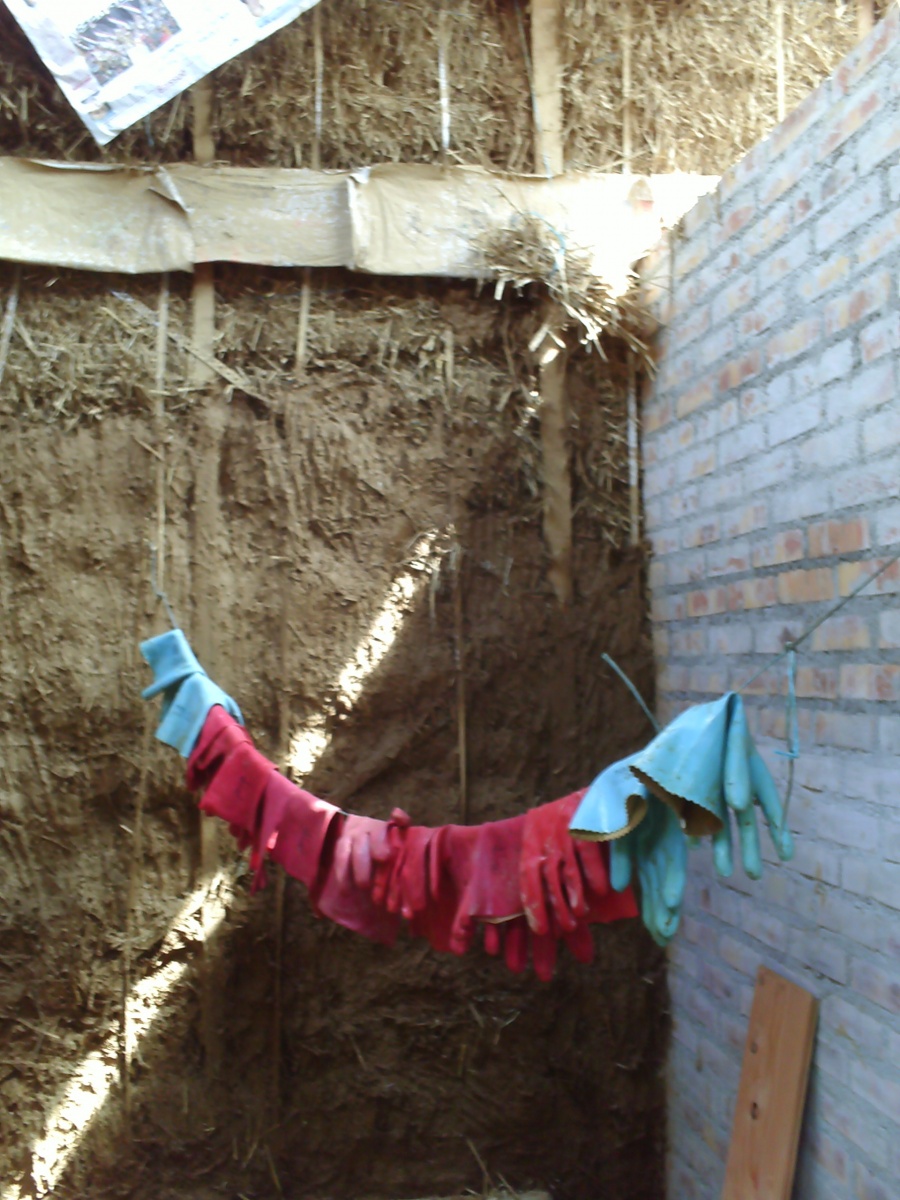

  • Les gants séchent

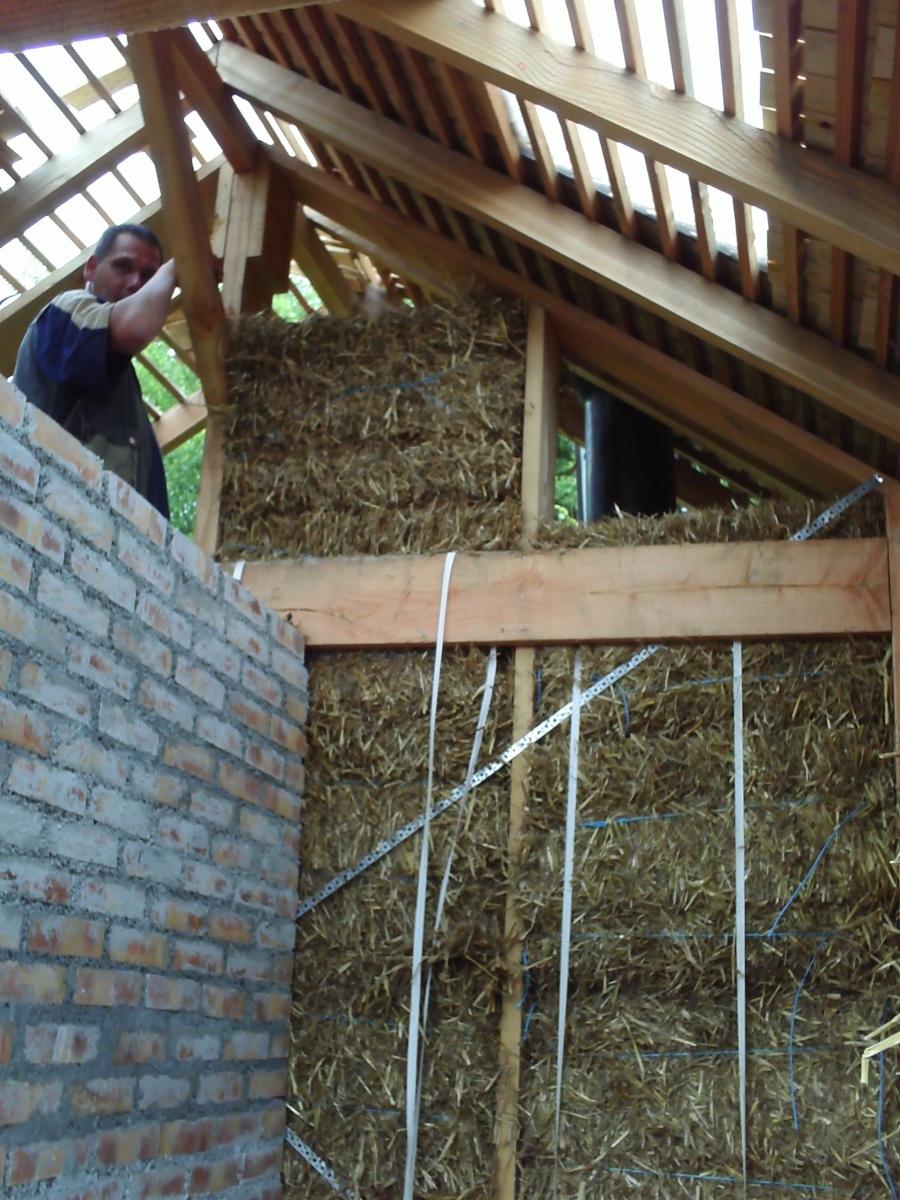

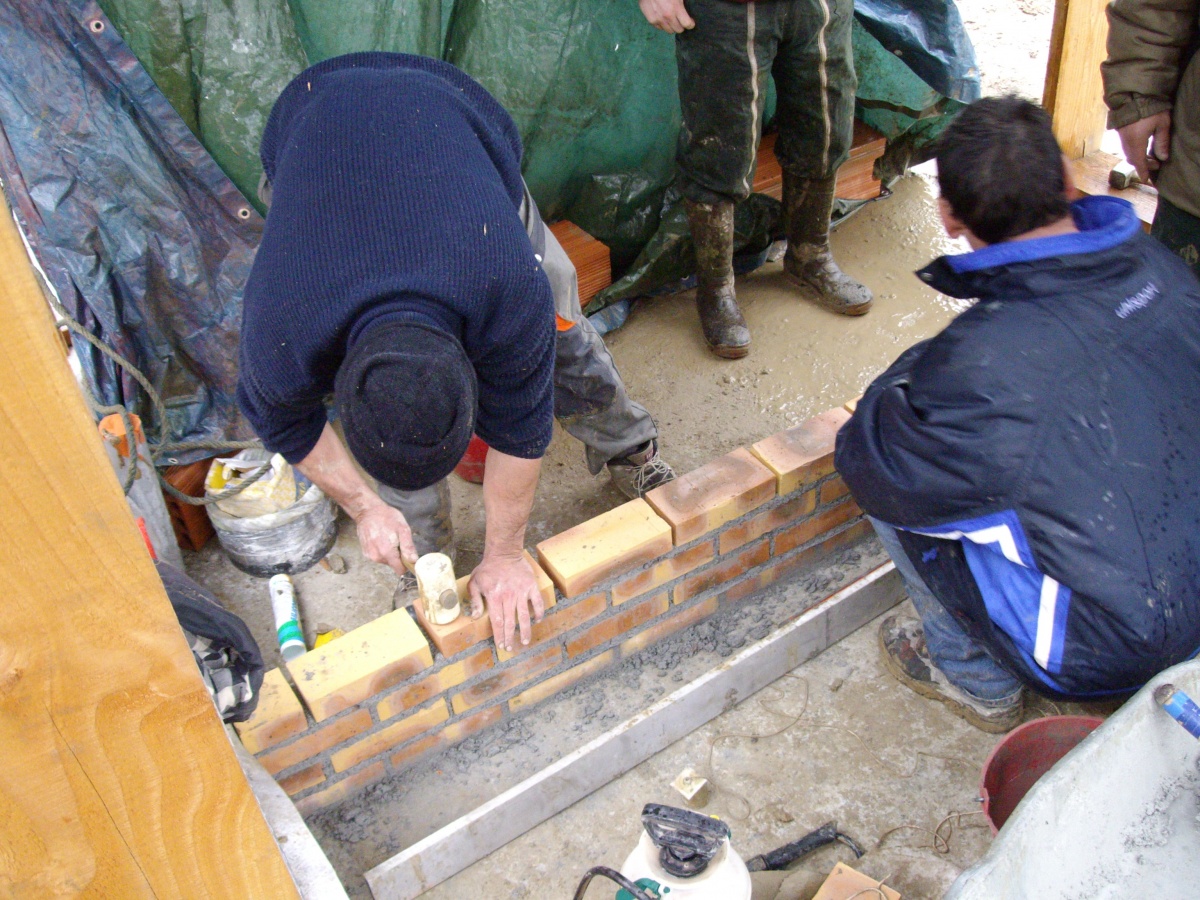

  • Mise en place du mur en briques central servant de contreventement également
  • Vue intérieure

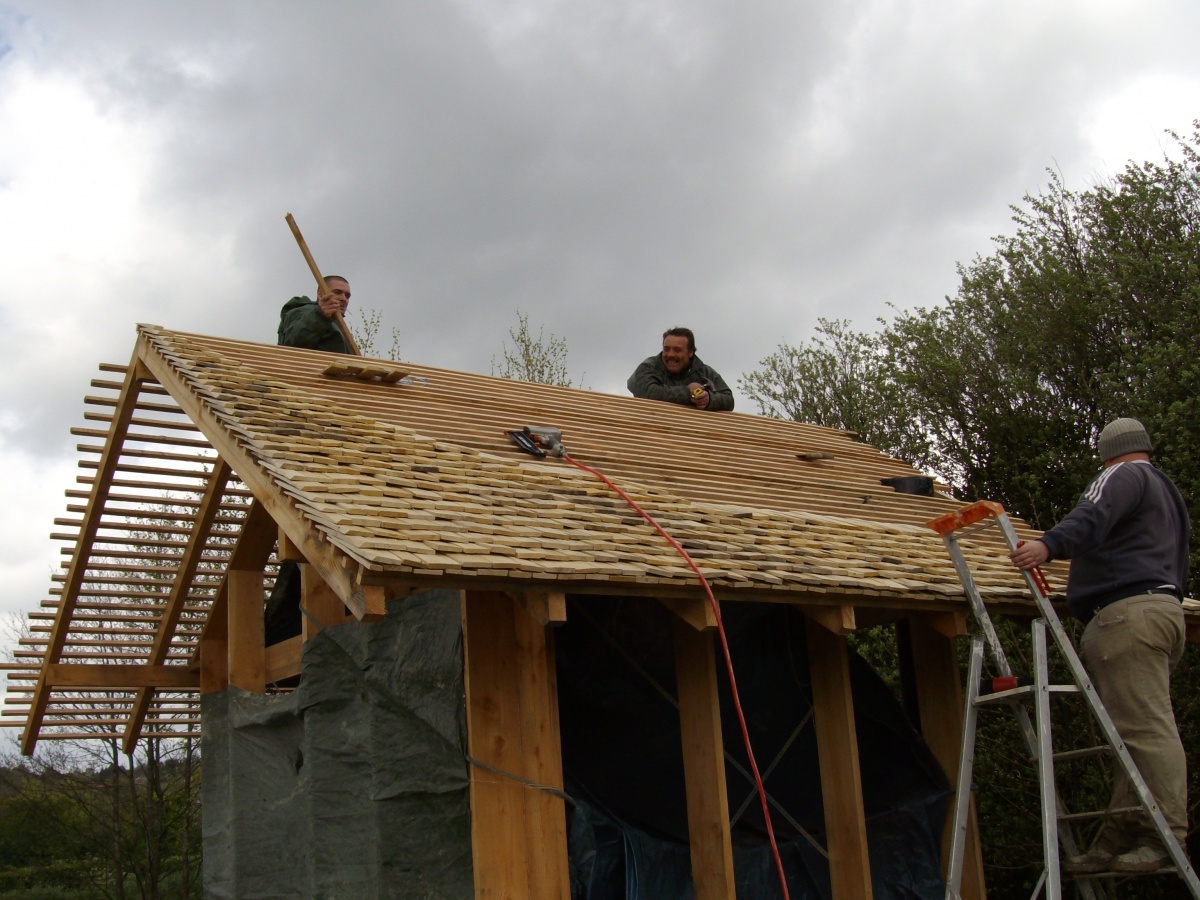

  • Mise en place progressive des bardeaux de châtaignier en toiture

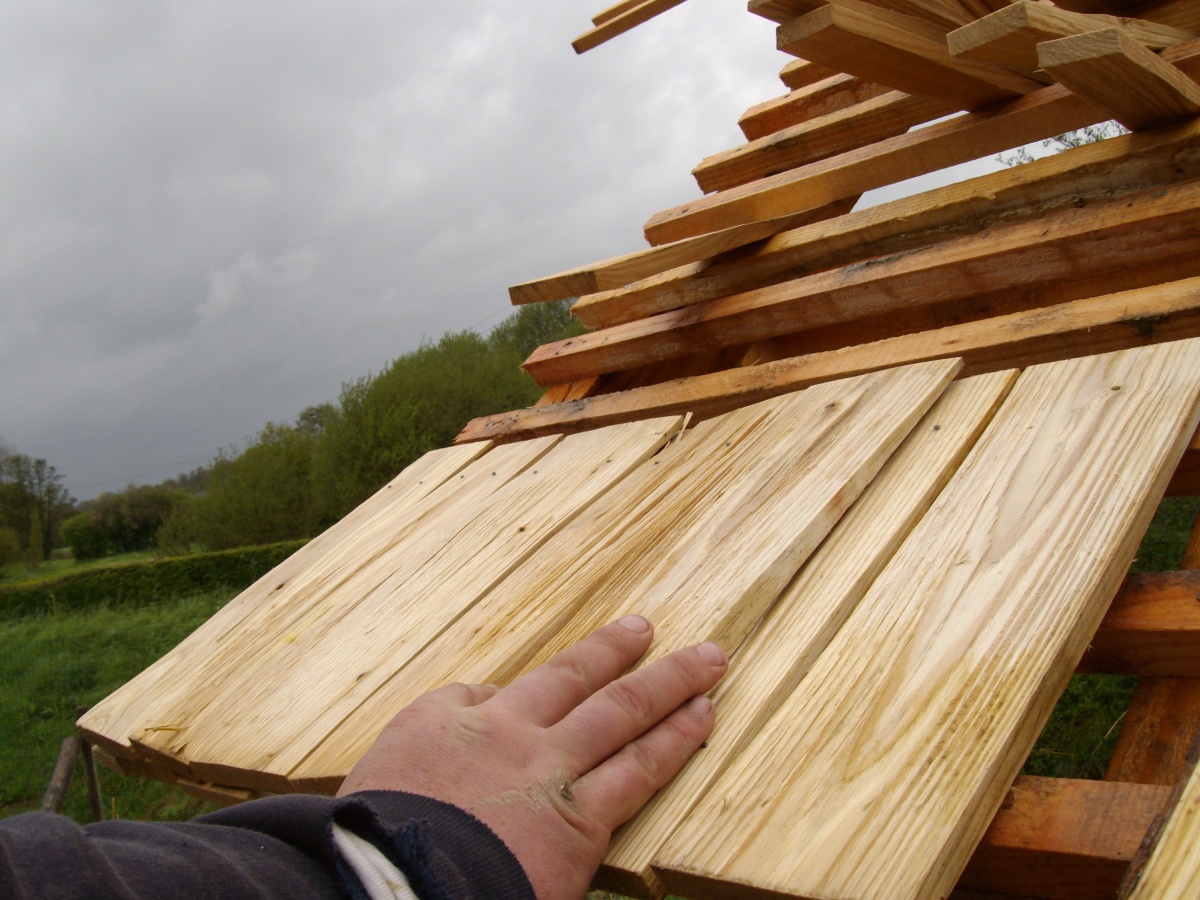

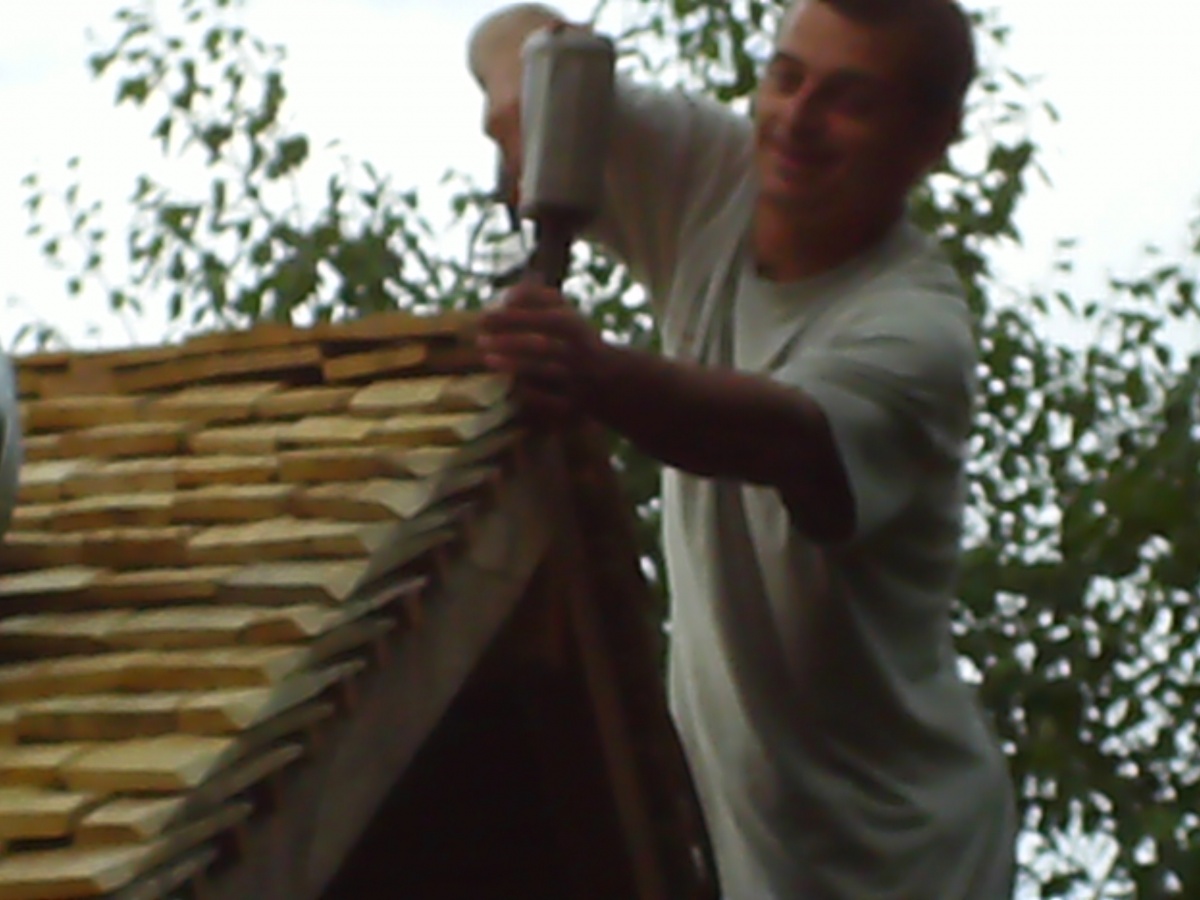

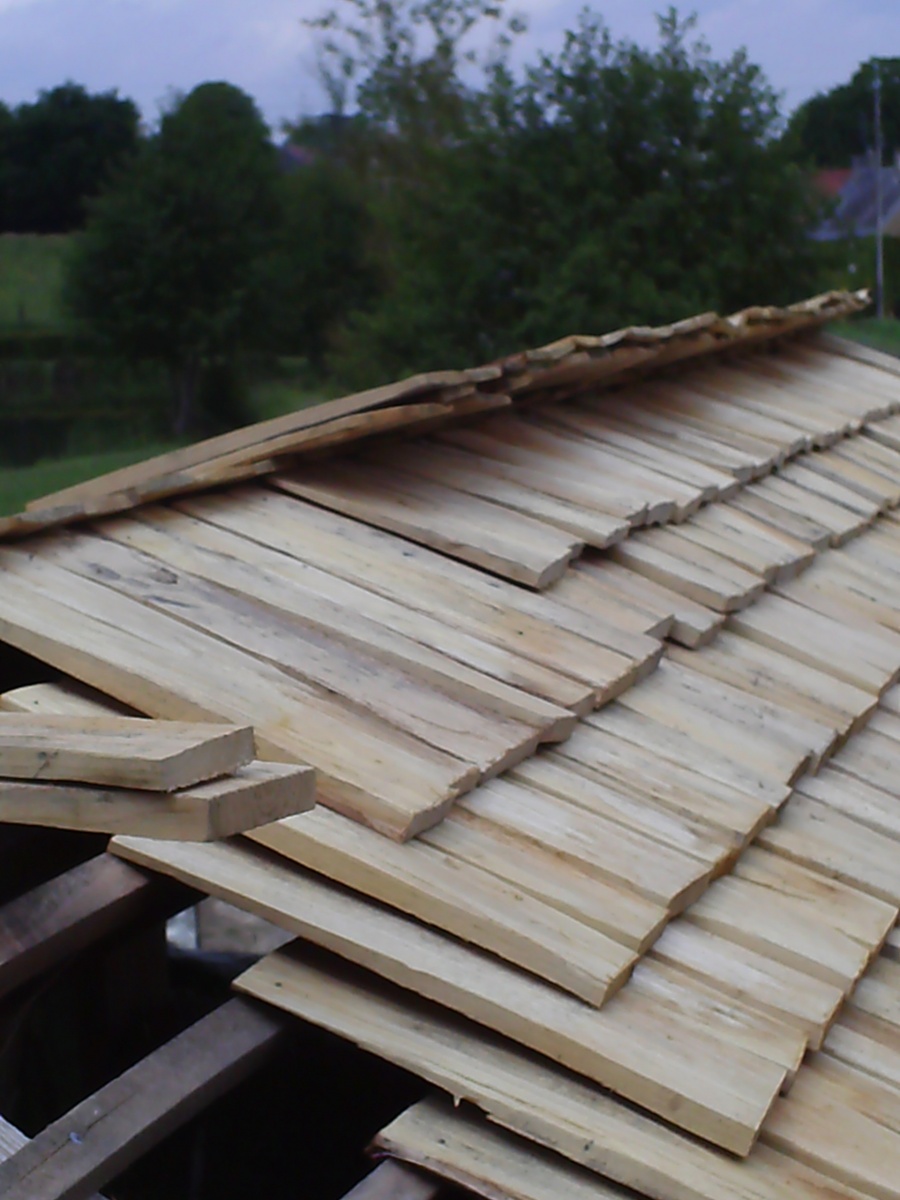

  • Pose des bardeaux fendus de châtaignier en toiture

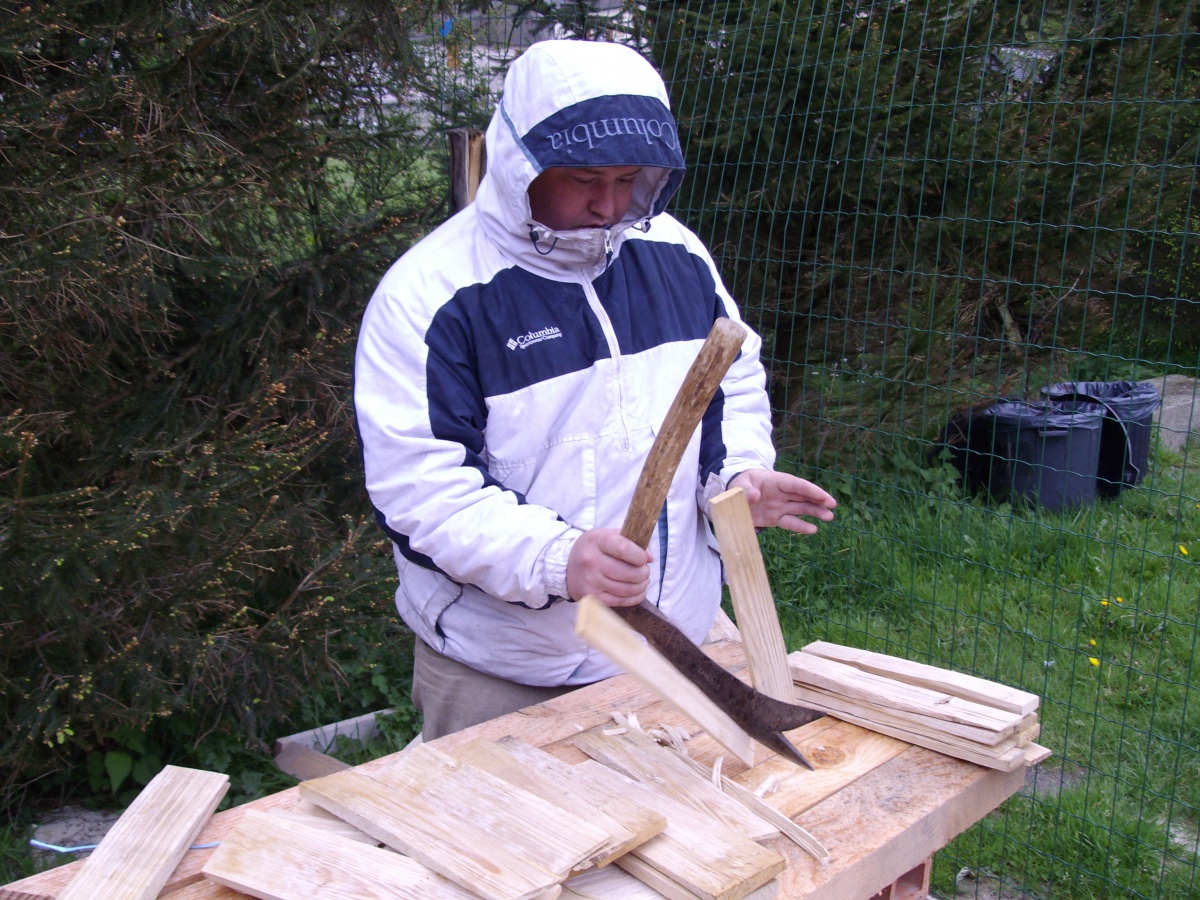

  • Le responsable 'Bardeaux de Châtaignier'

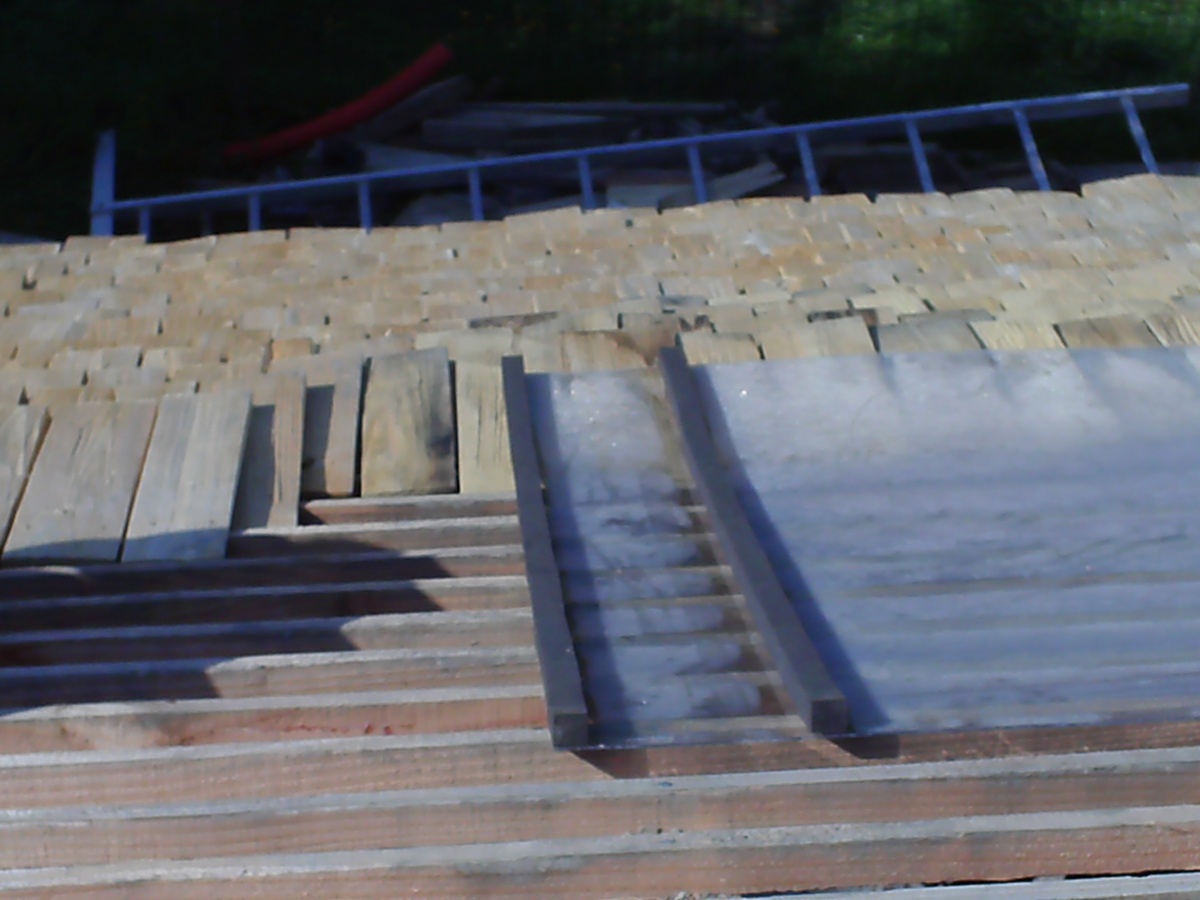

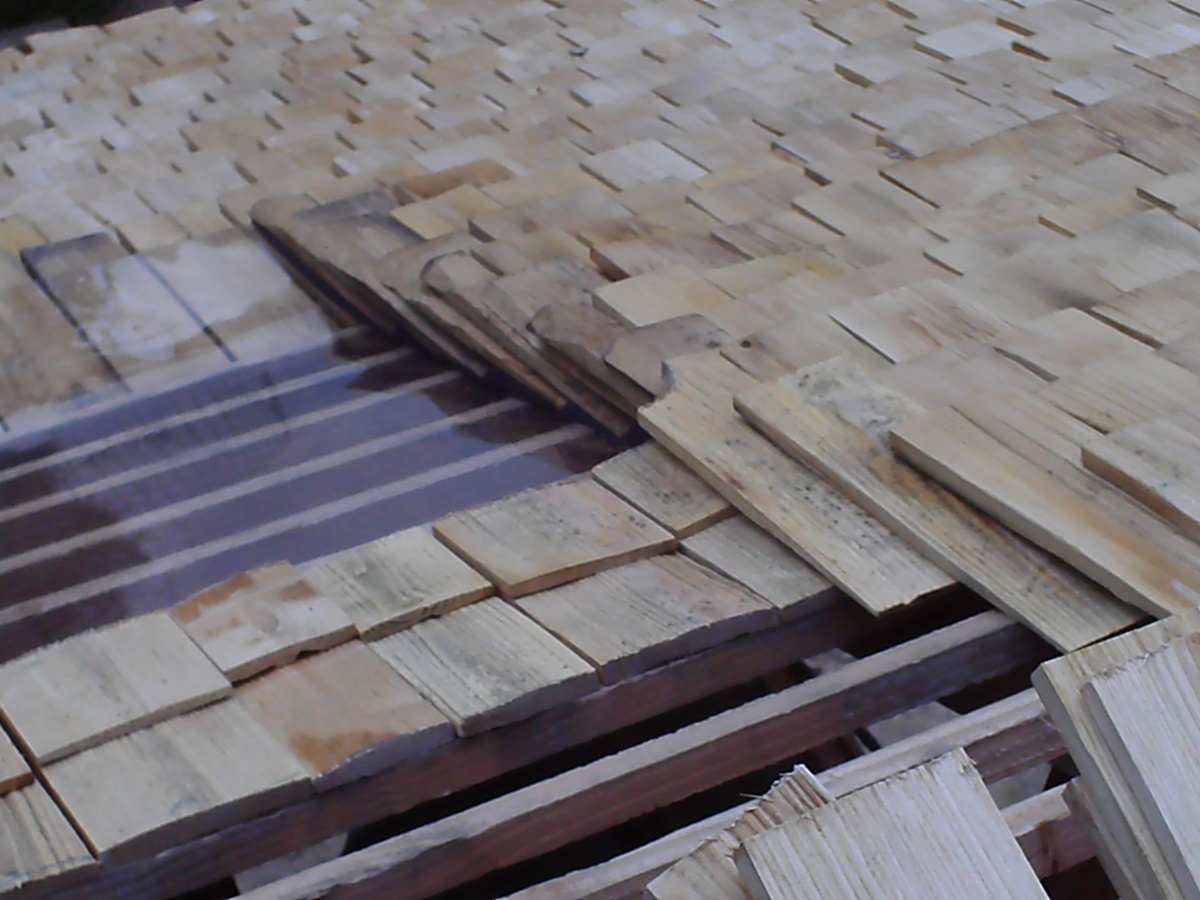

  • Complexité entre le polycarbonate et le raccord en bardeaux..
  • Puits de lumière avec du polycarbonate
  • Finition des bardeaux de châtaignier en faîtière en lignolet
  • Derniers bardeaux..

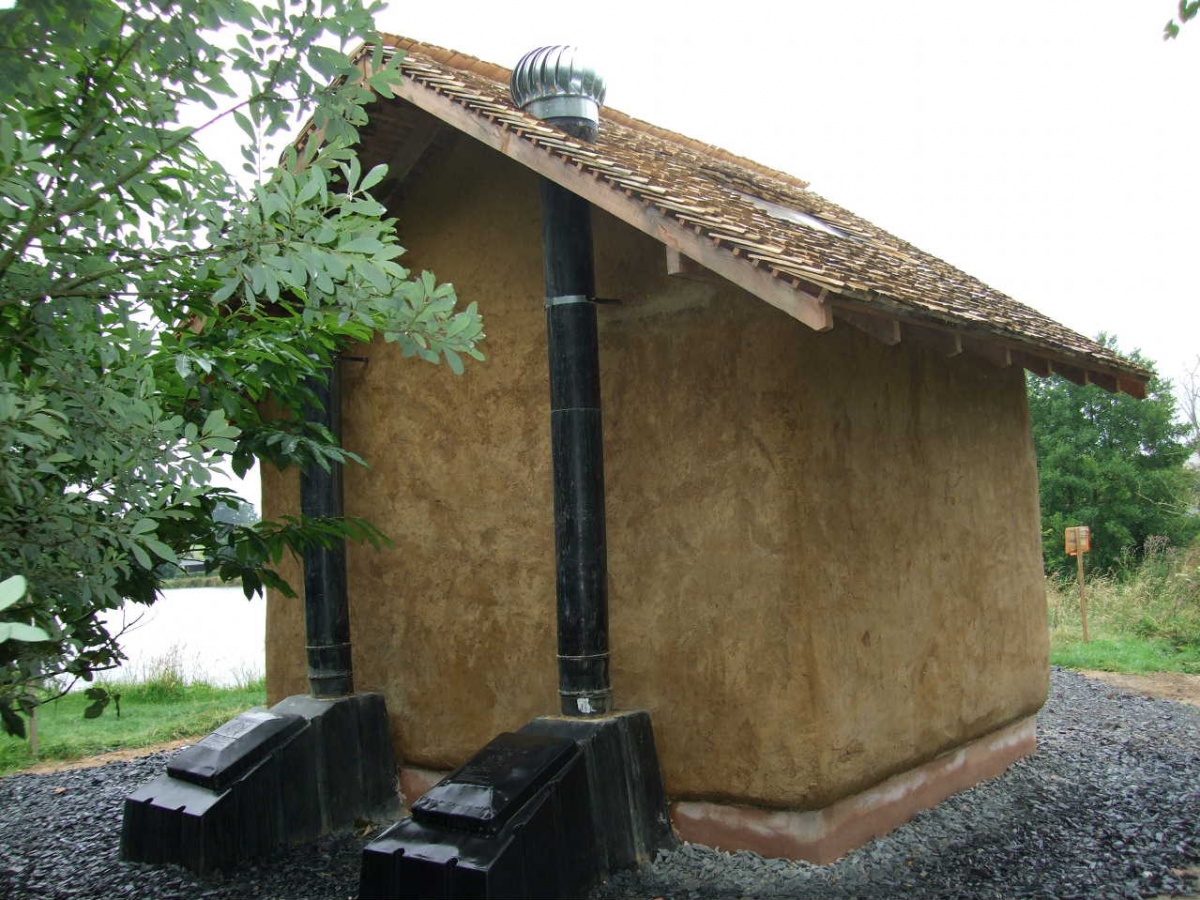

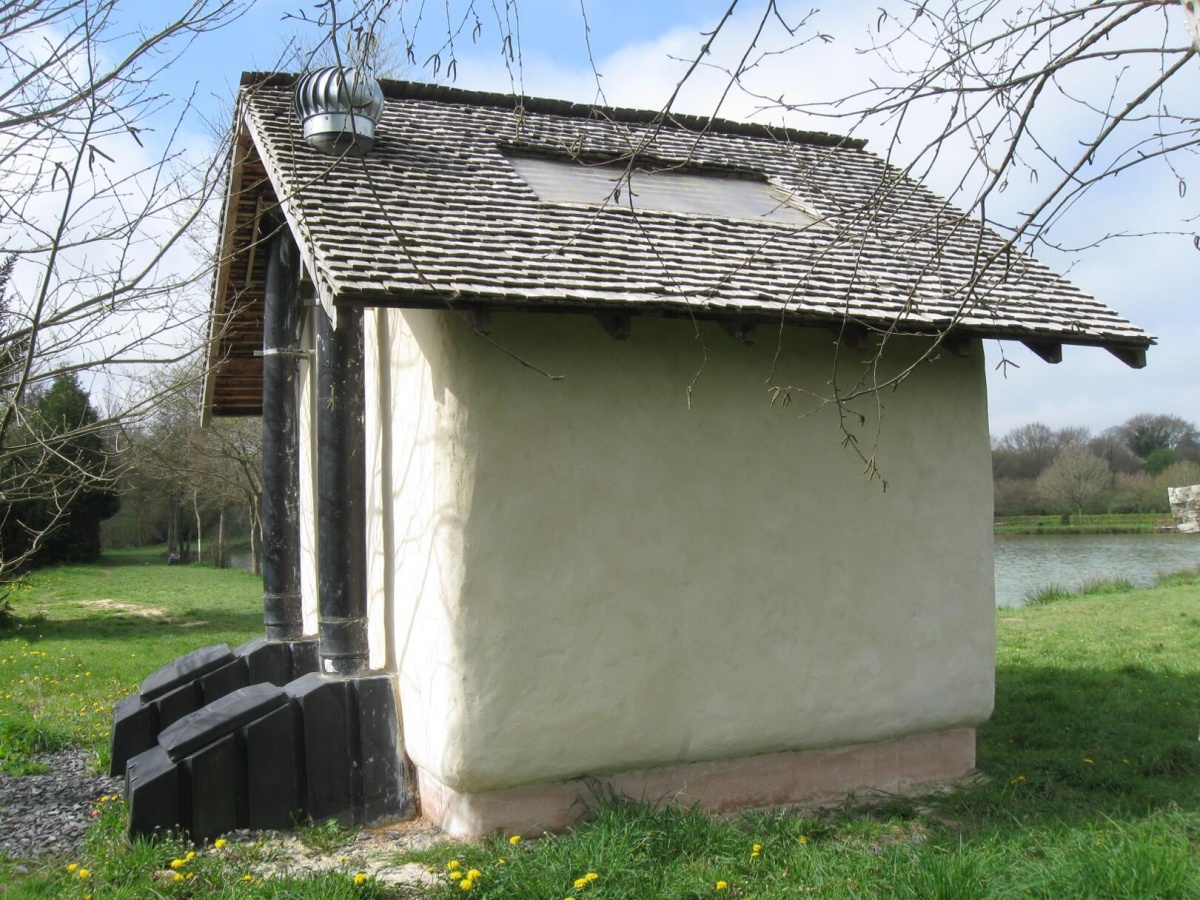

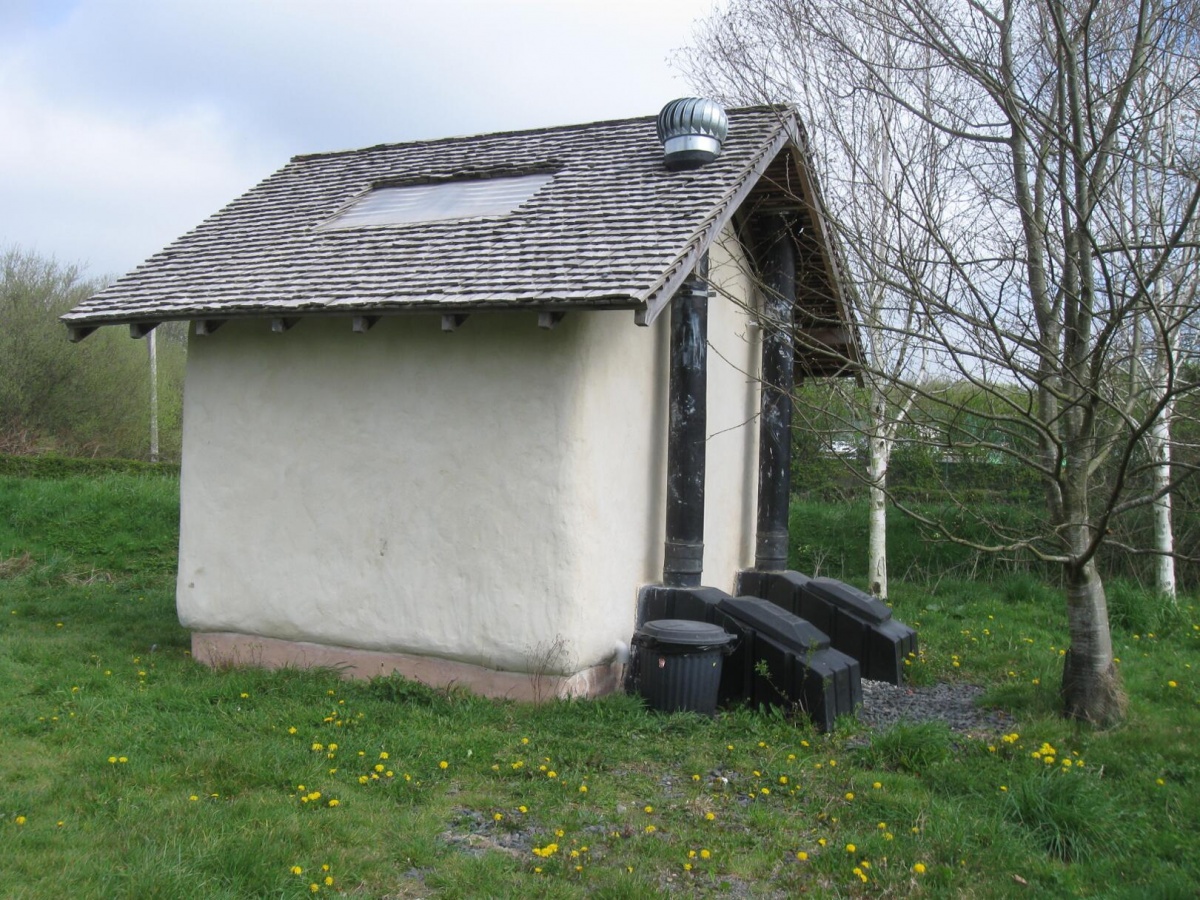

  • Extérieur fini avec trappes de vidage du système KAZUBA
  • Extracteur sur le toit pour les jours sans soleil

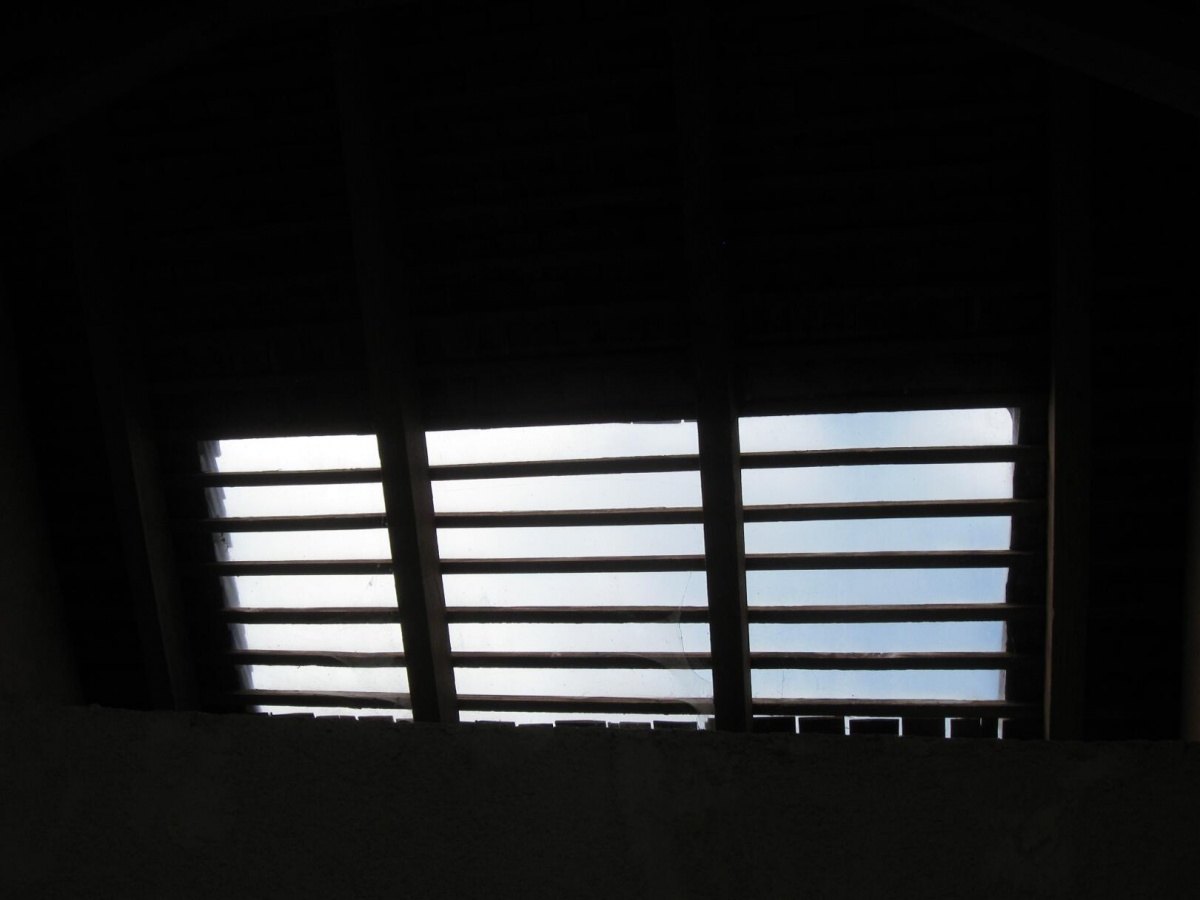

  • Les ouvertures de lumières sur-mesure en toiture en polycarbonate

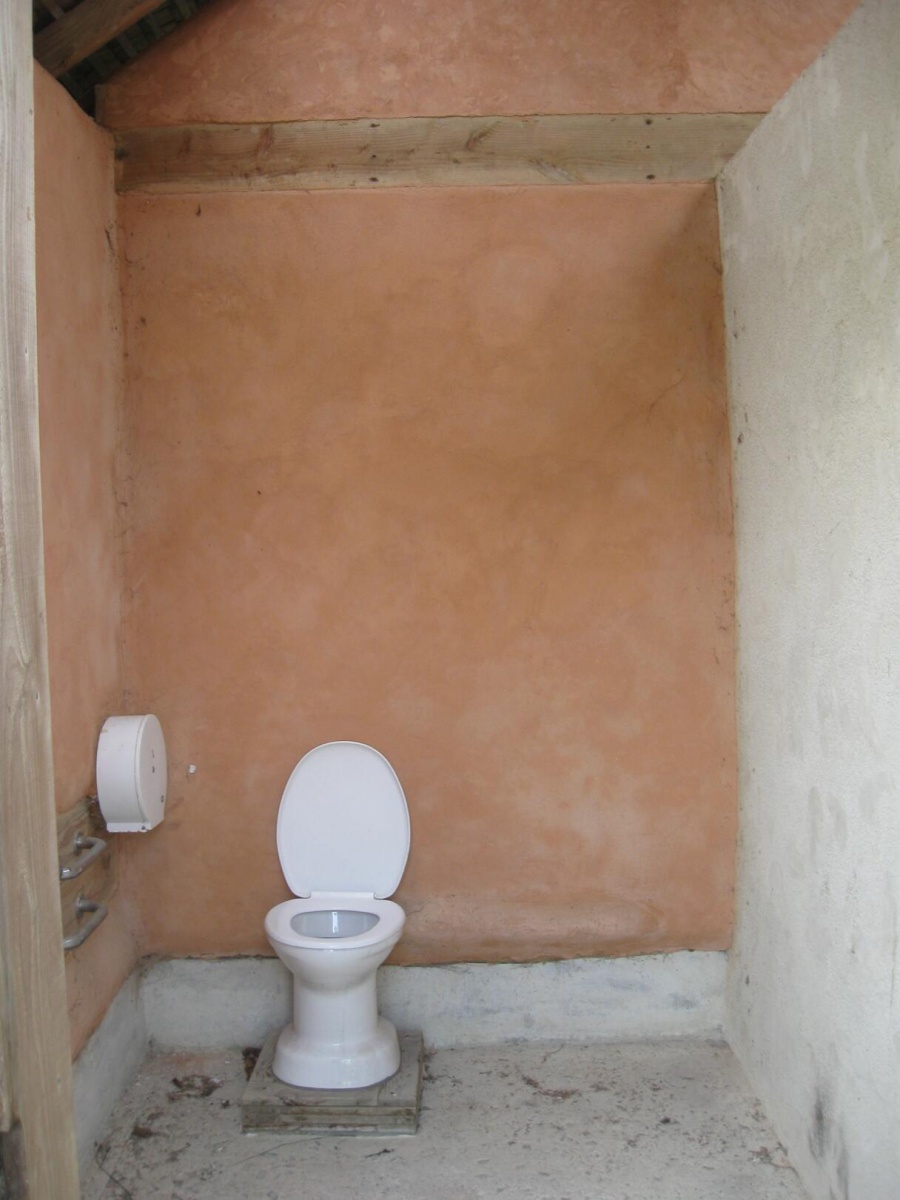

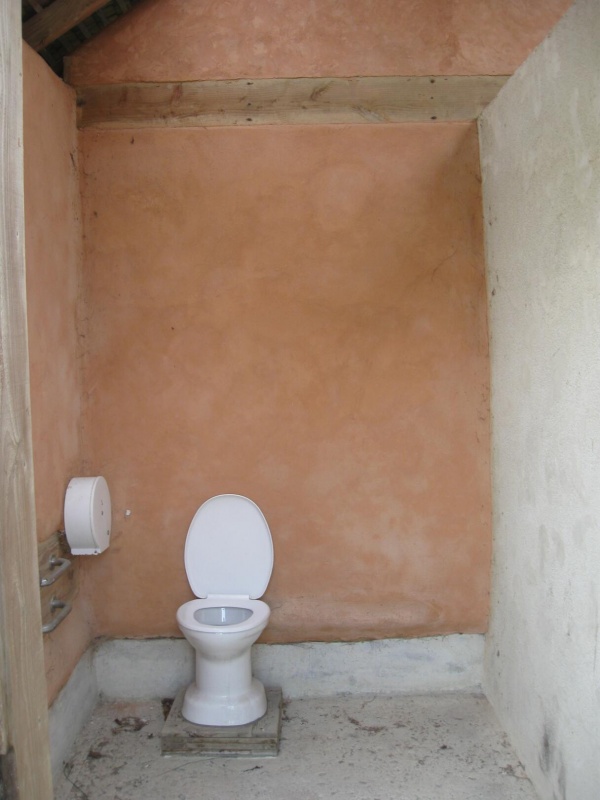

  • Intérieur du toilettes PMR avec les enduits

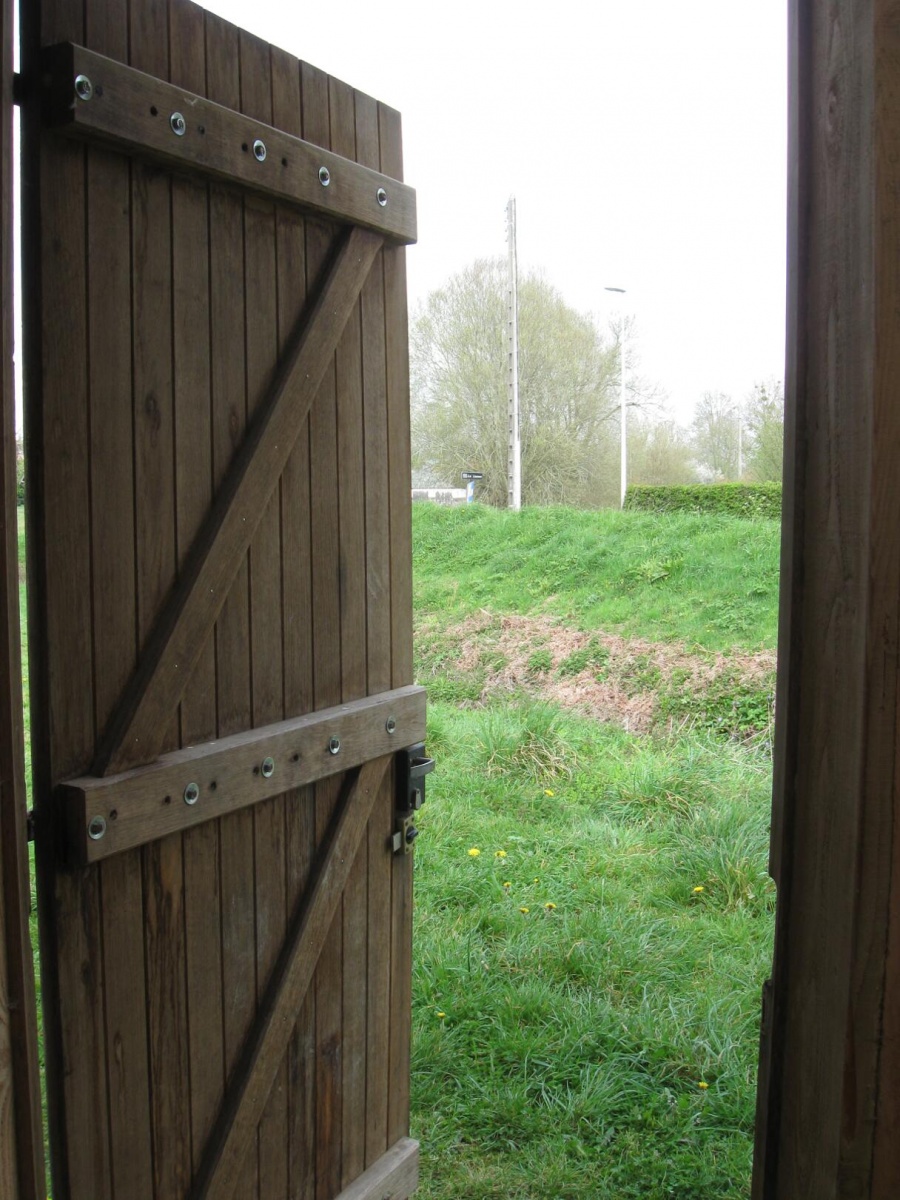

  • Les portes faites par un menuisier local

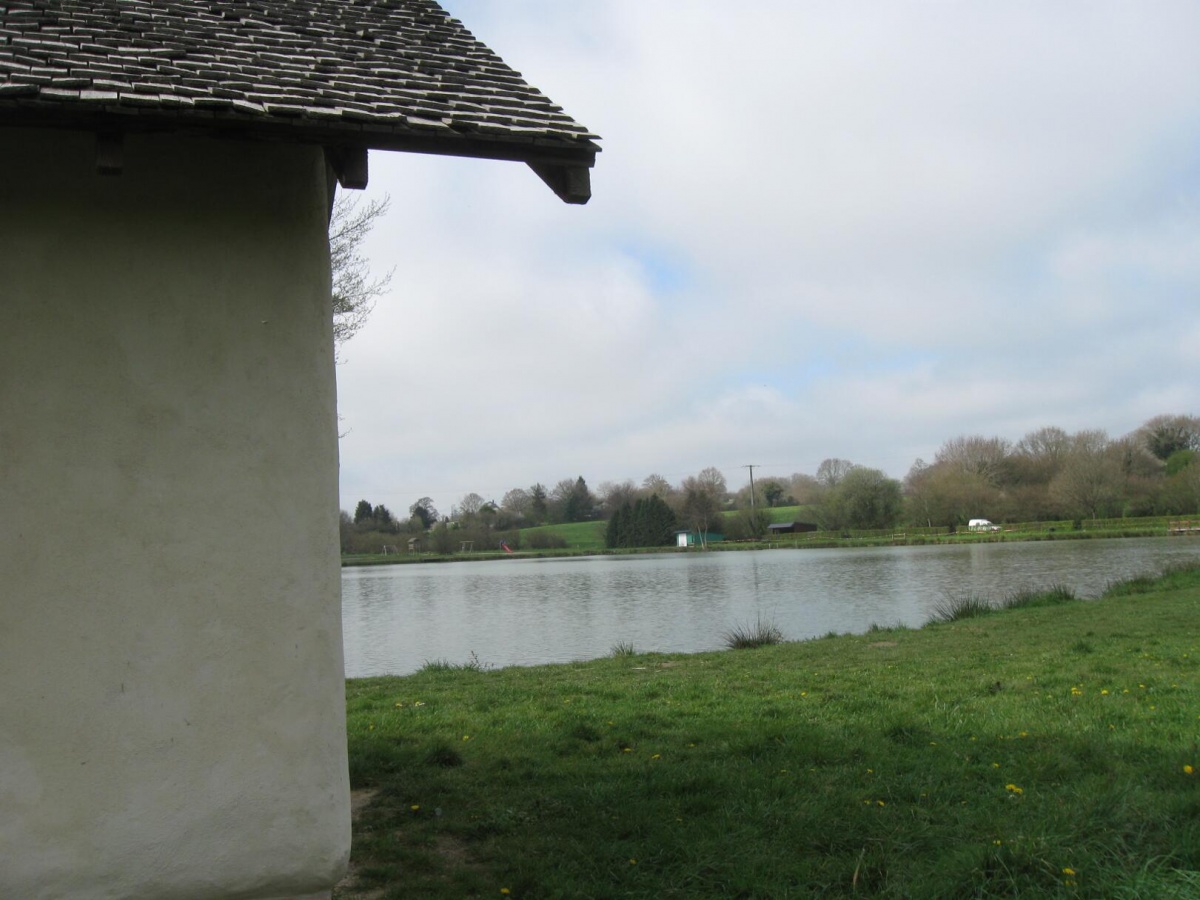

  • La proximité de l'étang qui nous a donné beaucoup de difficultés au niveau du drain

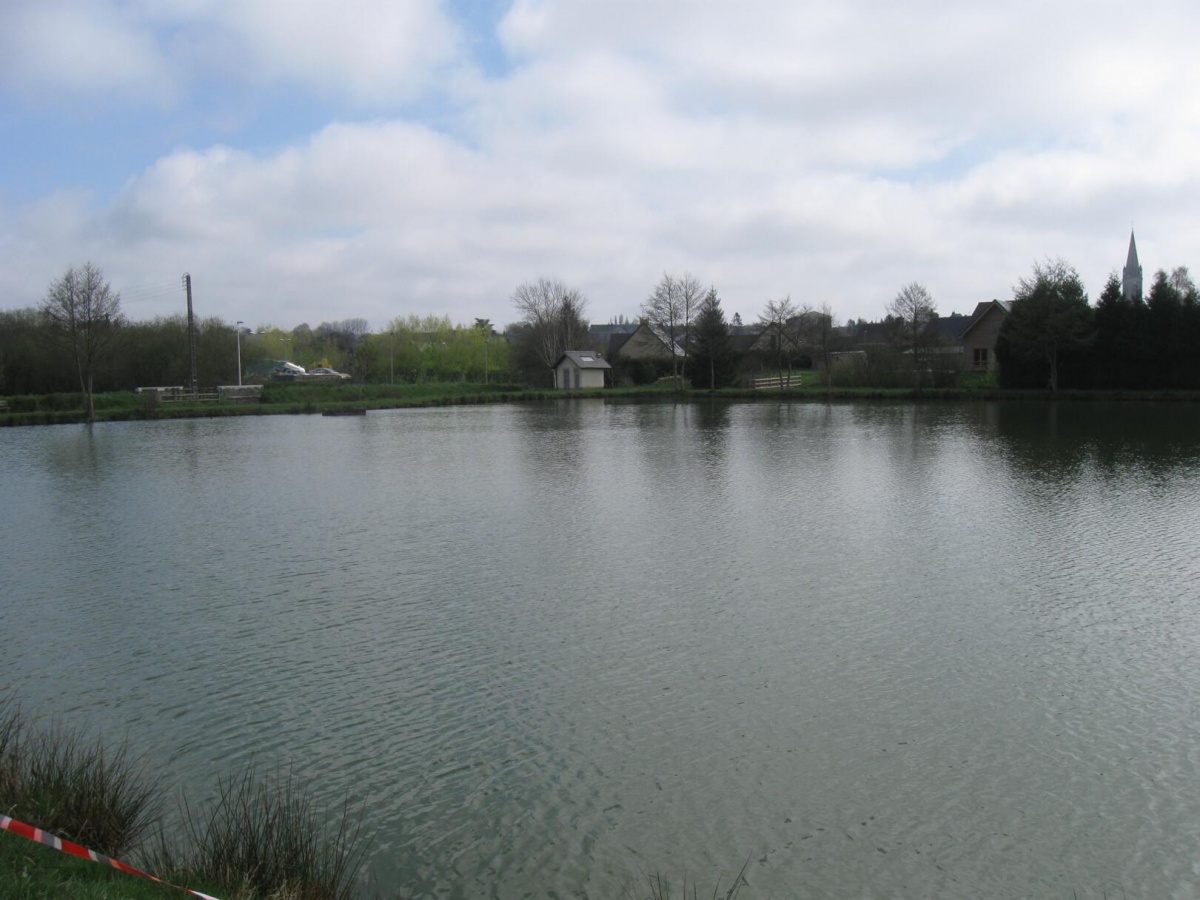

  • Vue de l'autre côté de l'étang

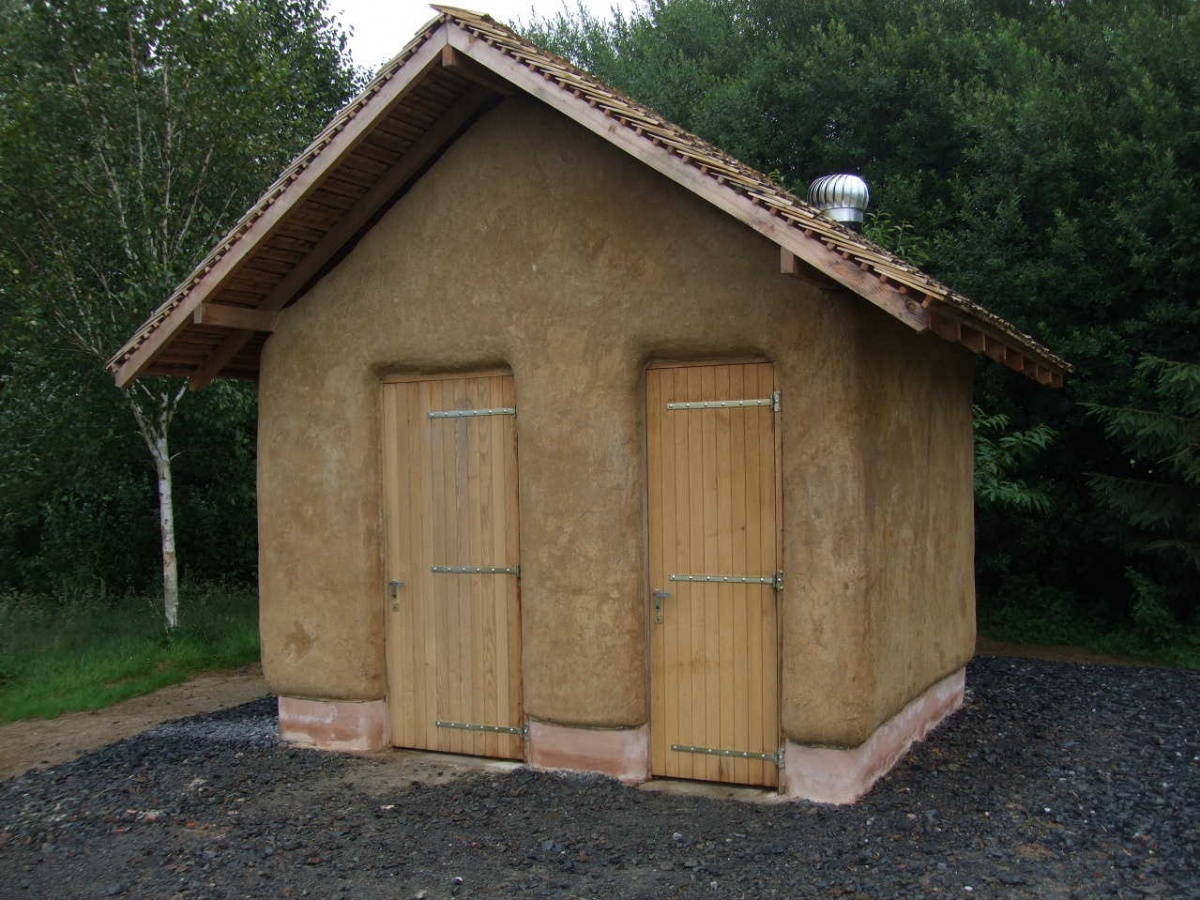

  • Bâtiment fini sans enduits de finition avant
  • Bâtiment fini sans enduits de finition arrière

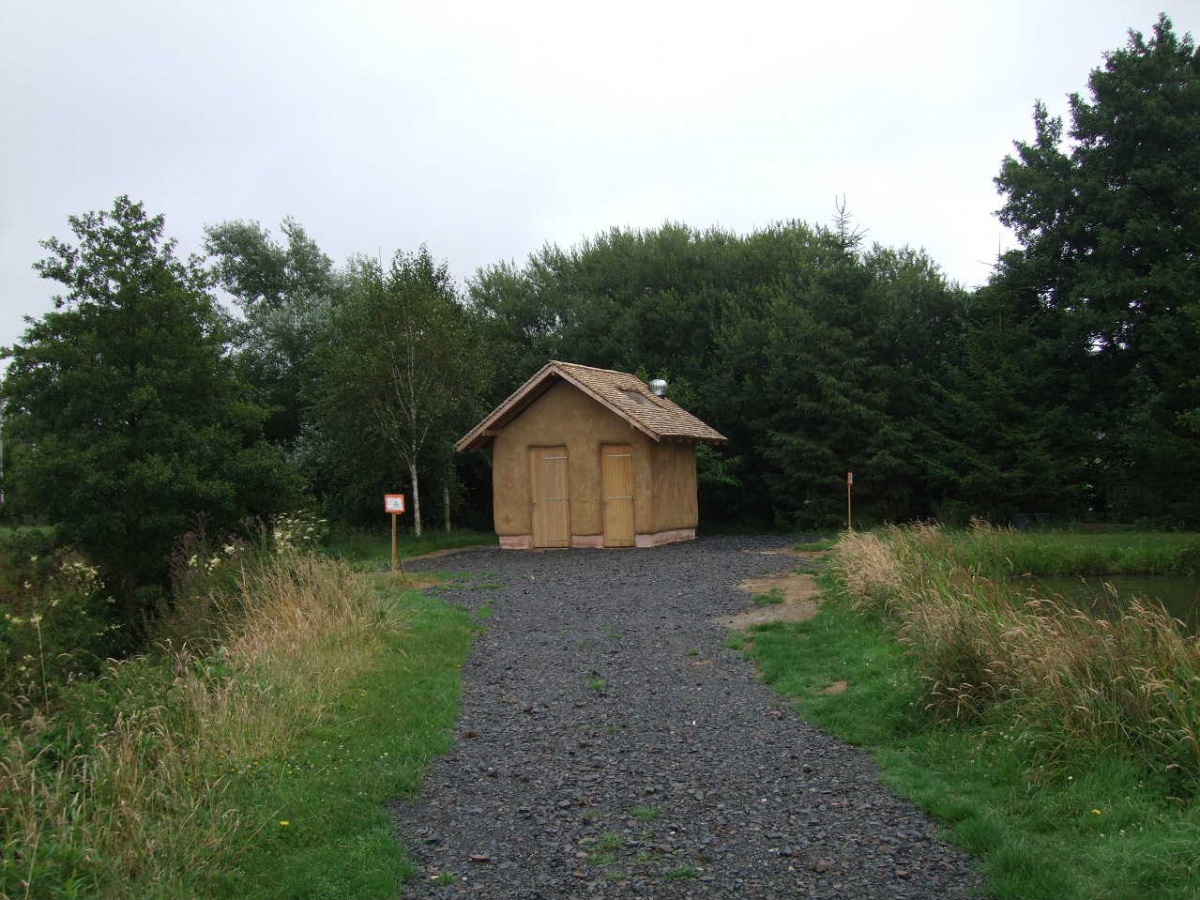

  • L'ensemble au bout du chemin
  • Une partie de l'équipe

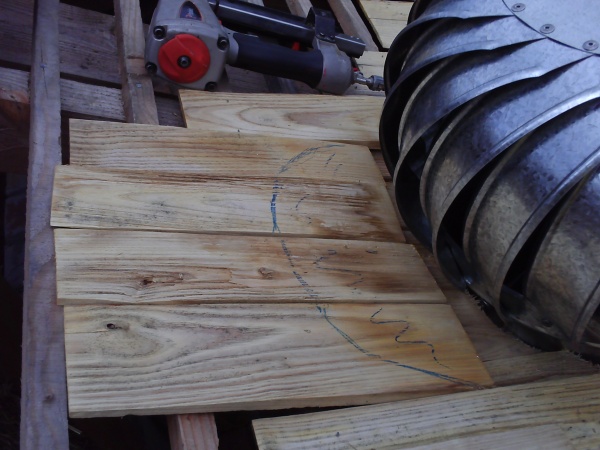

  • Détail de découpe pour adapter la couverture en bardeaux
  • Les gars
